Instrumento de caracterización con sensor único

El medidor de función de trabajo electrónica de metales mide la emisión térmica de electrones de un cátodo metálico calentado y determina la función de trabajo electrónica del metal mediante el método lineal de Richardson. Está diseñado para estudiar las características de emisión termoiónica de materiales de cátodo y las propiedades físicas de sus superficies.

Composición del instrumento:

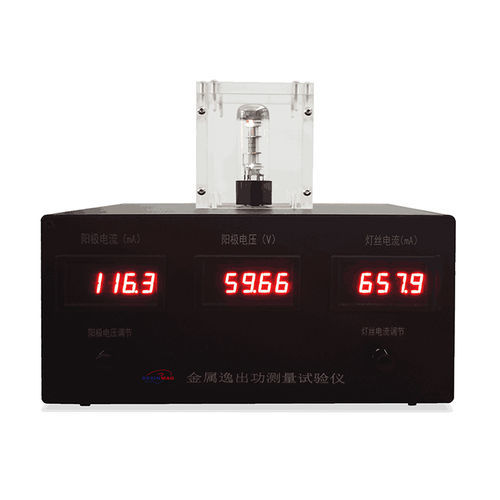

El instrumento consta de una unidad experimental y un diodo metálico montado en la parte superior.

Características:

• Diseño integrado que elimina la necesidad de cableado complejo.
• El diodo está protegido por una carcasa transparente y es resistente a daños.

Detalles experimentales:
Medición de la función de trabajo electrónica del tungsteno metálico utilizando un diodo ideal.

Objetivos:

• Comprender los principios básicos de la emisión termoiónica y dominar un método para medir la función de trabajo.
• Determinar la función de trabajo electrónica del tungsteno metálico mediante el método lineal de Richardson.
• Aprender técnicas de procesamiento de datos.

Especificaciones / datos técnicos (ver abajo):
Las especificaciones detalladas del instrumento y del diodo y la relación entre la corriente del filamento y la temperatura del filamento se proporcionan en la sección de especificaciones técnicas a continuación.

Especificaciones técnicas:

• Especificaciones estándar (diodo ideal)
• Material del filamento: tungsteno puro
• Corriente del filamento (rango de funcionamiento indicado): nominal 0,5–0,82 A (rango de prueba recomendado: 0,56–0,76 A)
• Diámetro del filamento: 7,5 × 10^-5 m
• Material del ánodo: níquel
• Longitud del ánodo: 0,015 m
• Diámetro interior del ánodo: (9,0–9,2) × 10^-3 m
• Relación entre corriente del filamento y temperatura del filamento (pares I (A) → T (10^3 K)):
• 0,52 A → 1,93 × 10^3 K
• 0,56 A → 2,00 × 10^3 K
• 0,60 A → 2,07 × 10^3 K
• 0,64 A → 2,14 × 10^3 K
• 0,68 A → 2,21 × 10^3 K
• 0,72 A → 2,28 × 10^3 K
• 0,76 A → 2,35 × 10^3 K
• 0,80 A → 2,42 × 10^3 K
• La corriente del filamento y el voltaje del ánodo son ajustables según las especificaciones del diodo.
