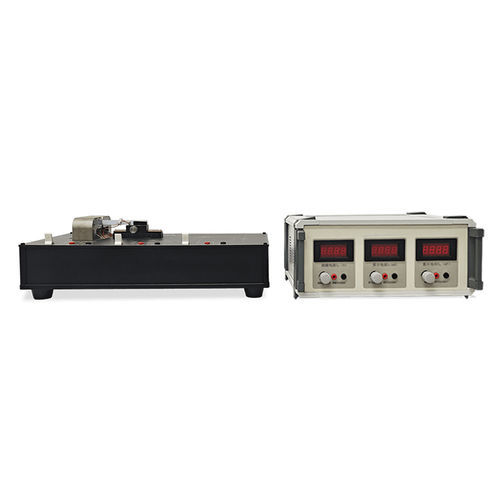

Instrumento de caracterización

Resumen
El instrumento experimental del efecto Hall permite observar la diferencia de potencial transversal (tensión Hall) generada en un conductor con corriente en presencia de un campo magnético, determinar el tipo y la concentración de portadores y medir la intensidad del campo magnético. Está diseñado para prácticas de laboratorio y investigación en semiconductores y mediciones magnéticas.

Componentes del instrumento

• Sistema electromagnético
• Conjunto de elemento Hall
• Unidad de control y medida
• Fuente de corriente constante doble
• Voltímetro de alta precisión
• Escala de desplazamiento

Características del producto

• Sensor desplazable en una dimensión
• Direcciones de corriente de excitación, corriente Hall y tensión Hall modificables

Contenido experimental

• Estudio del efecto Hall y las características de los dispositivos Hall

Objetivos experimentales

• Entender los principios del efecto Hall
• Dominar el método de medida de la tensión Hall y el uso de dispositivos Hall para medir campos magnéticos
• Medir las características de salida de los dispositivos Hall

Especificaciones técnicas

• Electroimán: ajustable de forma continua (0–1300 Gs)
• Corriente de excitación: ajustable de forma continua (0–500 mA)
• Corriente Hall: ajustable de forma continua (0–5 mA)
