Kit de experimentación para sensor magnético

de tratamiento en laboratorio

Resumen

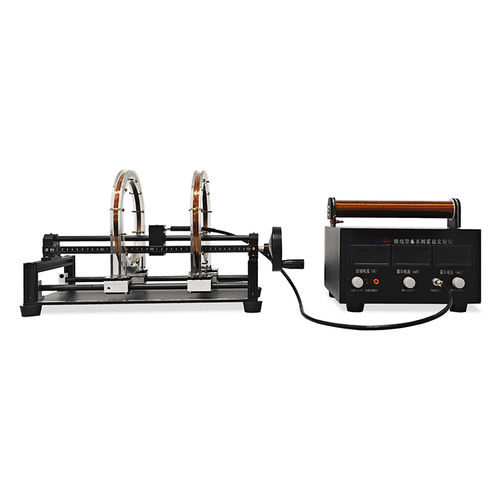

El equipo de laboratorio Helmholtz y solenoide (kit HG302-HW322B) es un instrumento docente capaz de generar un campo magnético uniforme con un par de bobinas de Helmholtz o un campo axial largo y uniforme con un solenoide. Está diseñado para la demostración y verificación cuantitativa de la ley de Biot–Savart, la superposición de campos magnéticos y los patrones de distribución del campo mediante sensores de efecto Hall.

Configuración del instrumento

• Probador de solenoide y bobina de Helmholtz
• Sensor de efecto Hall HG302
• Sensor de efecto Hall HW322B
• Banco de ensayo para bobinas Helmholtz
• Solenoide

Características del producto

• Espaciado de bobinas Helmholtz ajustable (ajuste libre)
• Método de conexión flexible para la bobina de medida
• Estructura sencilla y mantenible del solenoide

Detalles experimentales

• Medir la distribución del campo magnético de una bobina de Helmholtz y de un solenoide mediante sensores de efecto Hall

Objetivos experimentales

• Comprender la medición de campos magnéticos mediante el efecto Hall
• Determinar la distribución del campo axial en el interior de un solenoide
• Medir la uniformidad del campo para separaciones de bobinas Helmholtz R/2, R y 2R

Especificaciones técnicas

• Corriente de excitación: ajustable de forma continua (0–250 mA para el solenoide; 0–500 mA para la bobina Helmholtz)
• Campo magnético del solenoide: ajustable de forma continua (0–35 Gs)
• Campo magnético de la bobina Helmholtz: ajustable de forma continua (0–15 Gs)
• Corriente Hall: ajustable de forma continua (0–2,5 mA para el solenoide; 0–5 mA para la bobina Helmholtz)
