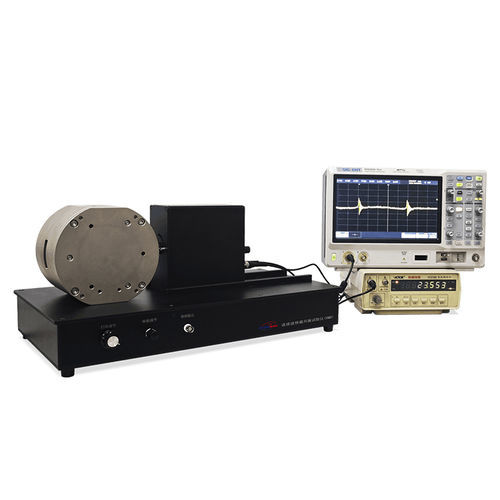

Espectrómetro con onda continua

RMNpara análisispara la enseñanza

Este espectrómetro de Resonancia Magnética Nuclear en onda continua (CW) está diseñado para docencia y caracterización de materiales. Aplica excitación de radiofrecuencia en un campo magnético intenso y detecta las respuestas del momento magnético nuclear para análisis moleculares y de composición, apto para estudios de parámetros 1H y 19F.

Composición del instrumento:

• Imán
• Fuente de alimentación para barrido del campo magnético
• Oscilador sintonizable
• Osciloscopio externo (adquirido por separado)
• Contador de frecuencia

Características del producto:

• Configuración mecánica simple y ligera para facilitar su uso
• Alta homogeneidad del campo magnético, permitiendo la observación de más de 20 componentes de resonancia
• Sonda compacta para un intercambio de muestras cómodo

Detalles experimentales:

• Observar la señal RMN, medir con precisión el campo magnético estático B0 y estimar el error ΔB0
• Registrar la resonancia de los núcleos de flúor en una muestra sólida de politetrafluoroetileno (PTFE) y medir el factor g correspondiente
• Estimar el ancho de línea de resonancia de los núcleos de flúor en PTFE sólido y calcular el tiempo de relajación transversal T2

Objetivos experimentales:

• Comprender los principios de la RMN y observar los fenómenos RMN
• Dominar los métodos de medición RMN y aprender a medir con precisión campos magnéticos mediante RMN
• Realizar mediciones cuantitativas para obtener parámetros nucleares básicos de 1H y 19F

Especificaciones técnicas:

• Relación señal/ruido: 100:1 (40 dB)
• Frecuencia de oscilación: 17 MHz – 23 MHz (dependiendo del imán)
• Rango de ajuste de frecuencia: f_max / f_min = 1,5
• Muestras típicas medidas (empleadas en experimentos): 1H — CuSO4 (muestra n.º 1); 19F — politetrafluoroetileno (PTFE) (muestra n.º 2)
