Rueda dentada cilíndrica Welded Flange Pinion

de dientes helicoidalescon bridade acero al carbono

Producto

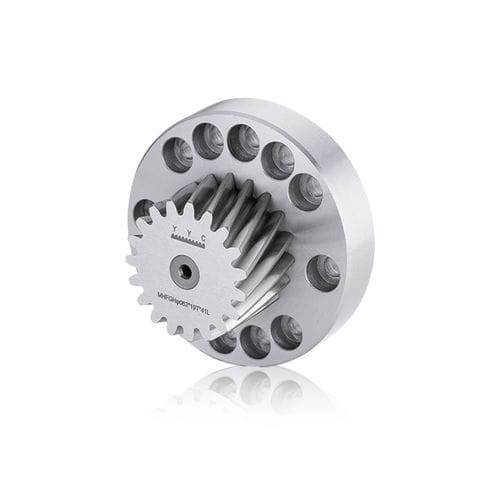

Piñón con brida soldada MHGC0200121-DIN6-FW050-1, módulo 2, 12 dientes, hélice izquierda.

Piñón
Material: SCM415
Ángulo de hélice (izquierda): 19°31'42"
Temple superficial (cementación): dureza HRC60±2
Dientes: cementados y rectificados

Brida
Material: acero dulce S45C

Datos técnicos
Módulo (M): 2
Calidad (Q): DIN6
Número de dientes (Z): 12
Diámetro exterior øD: 31.46 mm
ød2: 63 mm
Rango máximo de fuerza de avance: ≤20 kN
Fuerza máxima de avance: 6.91 kN
Peso: 0.10 kg
Diámetro primitivo (ød): 25.465 mm
W1: 26 mm
Fig.: 1
Factor de modificación de perfil (x): 0.50
Rango del diámetro primitivo de trabajo (ødwz): ≤50 mm
Diámetro primitivo de trabajo (ødwz): 27.465 mm
Eje de la brida (ød1): 31.5 mm
Especificación de tornillos: 8 - M6 x 45°
ød3: 11 mm
ød4: 7.0 mm
Diámetro primitivo de la brida (ød5): 50 mm
W2: 41 mm
W3: 7.0 mm
W4: 3.0 mm
Unidad: mm

Características / Especificaciones técnicas

• Modelo de producto: MHGC0200121-DIN6-FW050-1
• Módulo (M): 2
• Calidad (Q): DIN6
• Número de dientes (Z): 12
• Material del piñón: SCM415
• Hélice: izquierda, 19°31'42"
• Cementación / dureza: HRC60±2; dientes rectificados tras el tratamiento
• Material de la brida: S45C
• Diámetro exterior øD: 31.46 mm
• ød2: 63 mm
• Diámetro primitivo (ød): 25.465 mm
• Diámetro primitivo de trabajo (ødwz): 27.465 mm (rango ≤50 mm)
• Eje de la brida (ød1): 31.5 mm
• Diámetro primitivo de la brida (ød5): 50 mm
• Especificación de tornillos: 8 - M6 x 45°
• Otras dimensiones: ød3 = 11 mm; ød4 = 7.0 mm; W1 = 26 mm; W2 = 41 mm; W3 = 7.0 mm; W4 = 3.0 mm
• Rango de fuerza de avance: ≤20 kN; fuerza máxima de avance: 6.91 kN
• Peso: 0.10 kg
• Superficie / Dureza: cementado, HRC60±2; dientes cementados y rectificados
