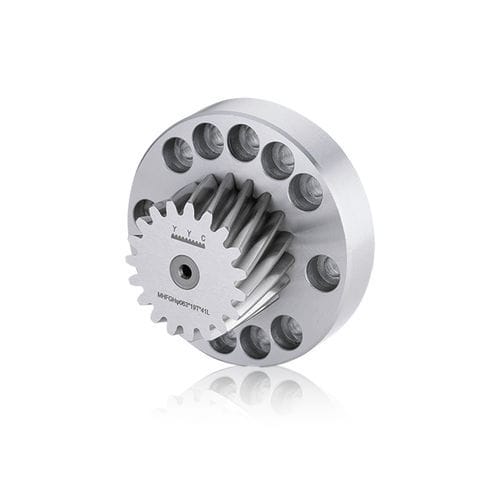

Rueda dentada cilíndrica MHGC0300161-DIN6-FW080-2

de dientes helicoidalescon bridade acero al carbono

Producto

• Tipo: Piñón con brida soldada
• Material del piñón: SCM415
• Ángulo de hélice: izquierda 19°31'42″
• Tratamiento de cementación: Dureza HRC60±2
• Dientes: cementados y rectificados
• Material de la brida: S45C (acero blando)

Datos técnicos
Módulo (M): 3
Calidad (Q): DIN6
Número de dientes (Z): 16
Diámetro exterior (øD): 56.93 mm
Diámetro del eje (ød2): 100 mm
Rango fuerza máxima de avance (kN): ≦20
Fuerza máxima de avance (kN): 16.41
Peso (kg): 0.40
Diámetro primitivo (ød): 50.93 mm
W1: 32.5 mm
Figura: 2
Factor de modificación de perfil (x): 0.00
Rango diámetro primitivo de trabajo (ødwz): 50-70 mm
Diámetro primitivo de trabajo (ødwz): 50.93 mm
Eje de brida (ød1): 50.0 mm
Especificación pernos (M): 12 - M8 x 30°
ød3: 15 mm
ød4: 9.0 mm
Diámetro primitivo de la brida (ød5): 80 mm
W2: 52.5 mm
W3: 9.0 mm
W4: 4.0 mm
Unidad: mm

Características / Especificaciones técnicas

• Módulo: 3
• Calidad: DIN6
• Número de dientes: 16
• Diámetro primitivo (ød): 50.93 mm
• Diámetro exterior (øD): 56.93 mm
• Diámetro del eje (ød2): 100 mm
• Rango diámetro primitivo de trabajo: 50-70 mm
• Ángulo de hélice: izquierda 19°31'42″
• Material del piñón: SCM415
• Material de la brida: S45C (acero blando)
• Cementación: HRC60±2
• Fuerza máxima de avance: 16.41 kN (rango ≦20 kN)
• Peso: 0.40 kg
• Especificación pernos: 12 - M8 x 30°
• Diámetro primitivo de la brida (ød5): 80 mm
