Rueda dentada cilíndrica MHGC0600151-DIN6-FW125-2

de dientes helicoidalescon bridade acero al carbono

Resumen del producto

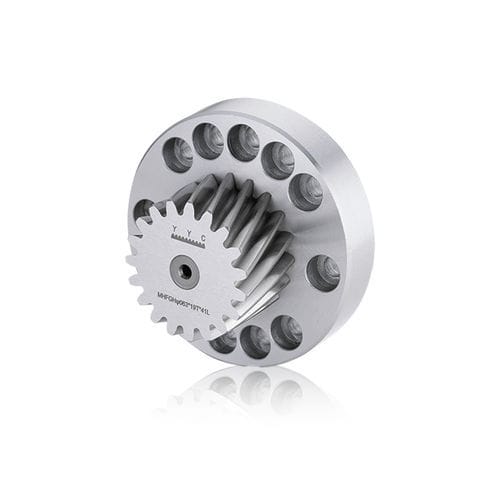

Piñón con brida para conjuntos de engranajes industriales. Modelo MHGC0600151-DIN6-FW125-2. Ángulo de hélice zurdo 19°31'42". Piñón en SCM415, cementado (HRC60±2) y dientes rectificados. Brida en material blando S45C.

Datos técnicos
Módulo (M): 6
Calidad (Q): DIN6
Número de dientes (Z): 15
øD: 107.49
ød2: 148
Rango fuerza máxima de avance (kN): ＞40
Fuerza máxima de avance (kN): 63.22
Peso (KG): 5.00
Diámetro primitivo (ød): 95.493
W1: 65
Fig.: 2
Factor de modificación de perfil (x): 0.00
Rango diámetro primitivo de trabajo (ødwz): ＞70
Diámetro primitivo de trabajo (ødwz): 95.493
Eje de brida (ød1): 80.0
Especificación de tornillos (M): 12 - M10 x 30°
ød3: 18
ød4: 11.0
Diámetro primitivo de brida (ød5): 125
W2: 90
W3: 11.0
W4: 5.0
Unidad: mm

Especificaciones clave

• Modelo: MHGC0600151-DIN6-FW125-2
• Material del piñón: SCM415 (cementado y rectificado en los dientes)
• Ángulo de hélice zurdo: 19°31'42"
• Dureza tras cementación: HRC60±2
• Material de la brida: S45C (material blando)
• Módulo (M): 6
• Clase de calidad: DIN6
• Número de dientes: 15
• Diámetros clave: øD 107.49 mm; ød2 148 mm; diámetro primitivo ød 95.493 mm; PCD brida ød5 125 mm; eje brida ød1 80.0 mm; ød3 18 mm; ød4 11.0 mm
• Datos de carga: rango fuerza de avance ＞40 kN; fuerza máxima 63.22 kN; rango diámetro primitivo de trabajo ＞70 mm; diámetro primitivo de trabajo 95.493 mm
• Dimensiones: W1 65 mm; W2 90 mm; W3 11.0 mm; W4 5.0 mm; figura 2
• Especificación de pernos: 12 - M10 x 30°
• Peso: aprox. 5.00 KG
• Unidades: todas las dimensiones en mm

Instalación y pedidos
Comprobar el plano (Fig. 2) y confirmar el PCD de la brida (ød5 125 mm) y la disposición de pernos antes de realizar el pedido. Peso entregable aprox. 5.00 KG. Unidades en mm.
