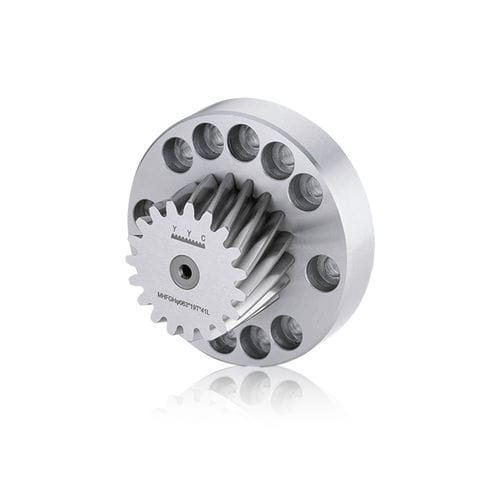

Rueda dentada cilíndrica MHGC0200191-DIN6-FW063-3

de dientes helicoidalescon bridade acero al carbono

Resumen del producto

• Tipo: piñón con brida soldada
• Modelo: MHGC0200191-DIN6-FW063-3
• Material del piñón: SCM415
• Hélice: izquierda 19°31'42"
• Dientes: cementados y rectificados (HRC60±2)

Brida

• Material: S45C (blando)
• Diámetro del círculo primitivo de la brida (ød5): 63 mm
• Especificación de pernos: 12 - M6 x 22.5°

Datos técnicos
Módulo (M): 2
Calidad (Q): DIN6
Número de dientes (Z): 19
Diámetro primitivo (ød): 40.319 mm
øD: 44.32 mm
ød2: 80 mm
Rango fuerza máxima de avance (kN): ≦20
Fuerza máxima de avance (kN): 10.75
Peso (kg): 0.30
W1: 26
Fig.: 3
Factor de modificación de perfil (x): 0.00
Rango diámetro primitivo de trabajo (ødwz): ≦50
Diámetro primitivo de trabajo (ødwz): 40.319 mm
Eje de brida (ød1): 40.0 mm
Especificación pernos (M): 12 - M6 x 22.5°
ød3: 11 mm
ød4: 7.0 mm
Diámetro del círculo primitivo de la brida (ød5): 63 mm
W2: 41
W3: 7.0
W4: 4.0

Unidad
mm

Características / Especificaciones técnicas

• Módulo (M): 2
• Calidad (Q): DIN6
• Número de dientes (Z): 19
• Material del piñón: SCM415
• Ángulo de hélice izquierda: 19°31'42"
• Dureza de cementación: HRC60±2
• Dientes: cementados y rectificados
• Diámetro primitivo (ød): 40.319 mm
• Material brida: S45C
• Diámetro del círculo primitivo de la brida (ød5): 63 mm
• Especificación de pernos: 12 - M6 x 22.5°
• Rango fuerza máxima de avance: ≦20 kN
• Fuerza máxima de avance: 10.75 kN
• Peso: 0.30 kg
