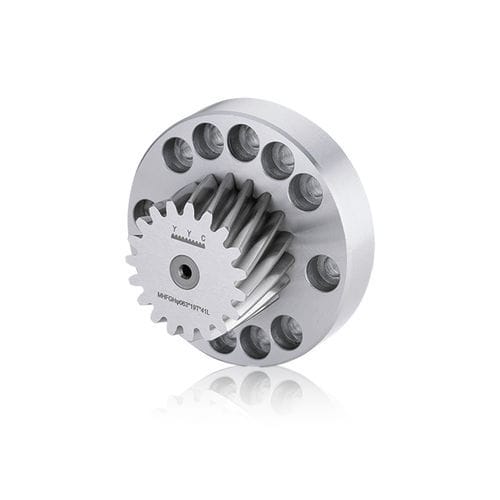

Rueda dentada cilíndrica MHGC0500181-DIN6-FW125-2

de dientes helicoidalescon bridade acero al carbono

Resumen del producto
Piñón diseñado para conjuntos de engranajes y mecanismos de avance. Cuerpo del piñón en SCM415 con ángulo de hélice izquierdo de 19°31'42". Dientes cementados y rectificados; dureza de cementación HRC60±2.

Brida
Brida en acero blando S45C. Diseñada para montaje en eje ød1 = 80,0 mm con diámetro primitivo de brida ød5 = 125 mm.

Datos técnicos
Módulo (M): 5
Calidad (Q): DIN6
Número de dientes (Z): 18
Diámetro primitivo (ød): 95,493 mm
Diámetro exterior (øD): 105,49 mm
ød2: 148 mm
Rango de diámetro primitivo de trabajo (ødwz): ＞70 mm (ødwz: 95,493 mm)
Eje de brida (ød1): 80,0 mm
Diámetro primitivo de brida (ød5): 125 mm
Especificación de pernos: 12 - M10 x 30°
Rango de fuerza máxima de avance: >40 kN
Fuerza máxima de avance: 60,17 kN
Peso: 2,90 kg
Fig.: 2
Factor de modificación de perfil (x): 0,00
ød3: 18 mm, ød4: 11,0 mm
W1: 55 mm, W2: 80 mm, W3: 11,0 mm, W4: 5,0 mm

Unidad
Unidad: mm; fuerzas en kN; peso en kg.

Características / Especificaciones

• Modelo de producto: MHGC0500181-DIN6-FW125-2
• Material del piñón: SCM415
• Hélice: izquierda, 19°31'42"
• Tratamiento térmico: cementado, dureza de diente HRC60±2, dientes rectificados
• Material de la brida: S45C (blando)
• Módulo (M): 5
• Clase de calidad: DIN6
• Dientes (Z): 18
• Diámetro primitivo (ød): 95,493 mm
• Diámetro exterior (øD): 105,49 mm
• Diámetro primitivo de brida (ød5): 125 mm
• Eje de brida (ød1): 80,0 mm
• Especificación de pernos: 12 - M10 x 30°
• Fuerza máxima de avance: 60,17 kN (rango: >40 kN)
• Peso: 2,90 kg
