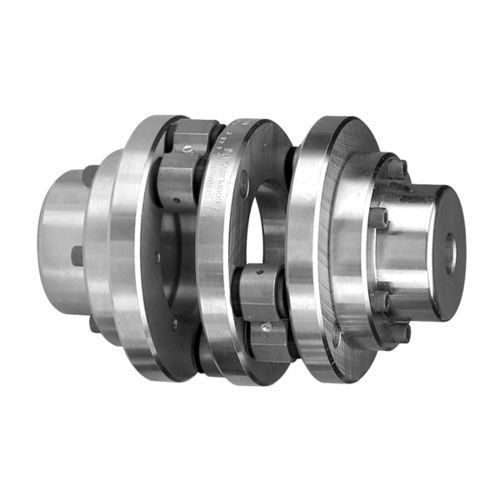

Acoplamiento flexible L4 series

rígidopara árbol de transmisiónpara transmisión marina

Acoplamientos en línea de Schmidt - Serie L400 Los Acoplamientos en Línea Schmidt son de tipo rígido a la torsión, diseñados con dos pares de eslabones paralelos instalados 90 grados fuera de fase entre sí. Esta disposición de los enlaces permite la transmisión precisa del par y la velocidad angular constante entre los ejes con desalineaciones paralelas pequeñas a moderadas. El acoplamiento utiliza cojinetes de aguja que pueden ser precargados para condiciones de bajo y ultra bajo juego. Cuando el juego no es tan crítico, se dispone de cojinetes de Teflón® enrollados en filamentos no lubricados para una mayor capacidad de par y cuando la relubricación del acoplamiento es difícil. Las aplicaciones típicas que se benefician de la alta precisión que proporcionan los acoplamientos en línea Schmidt son alimentadores, gofradores, compactadores, prensas de impresión y muchas otras. Los acoplamientos en línea de Schmidt están disponibles para un rango de par de 500 a 35.000 pulgadas-libras. Acoplamientos para mayores requerimientos de torque están disponibles en pedidos especiales.
