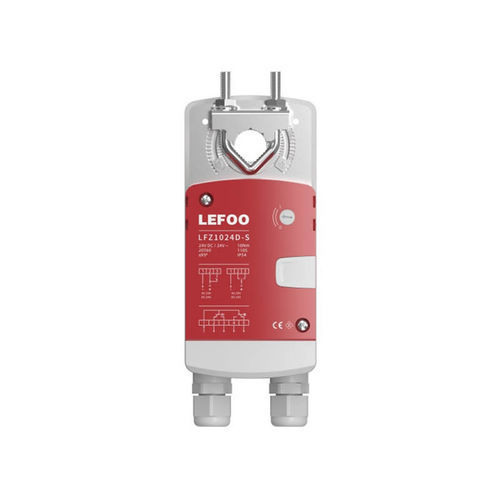

Actuador de compuerta eléctrico LFZ10

motorizadorotativode fracción de vuelta

Descripción general
El actuador para compuertas LFZ10 utiliza un motor sin escobillas que aporta larga vida útil, bajo nivel de ruido y operación fiable. Soporta control On/Off (2/3 puntos), 0(2)-10 VDC, 0(4)-20 mA y RS485. El diseño de acoplamiento directo permite el montaje directo en el eje de la compuerta. La caja de bornes extraíble y el prensaestopas impermeable facilitan el cableado in situ. Adecuado para accionar compuertas en sistemas HVAC y de automatización de edificios en entornos comerciales, industriales y edificios públicos.

Características clave

• Diseñado para accionar compuertas en automatización de edificios y sistemas de ventilación mecánica (HVAC)
• Diseño de acoplamiento directo para montaje en ejes de distintos diámetros
• Botón de operación manual que desacopla el engranaje para ajuste manual en caso de corte de alimentación
• Apropiado para compuertas de hasta aproximadamente 1,5 m²
• Caja de bornes extraíble y prensaestopas impermeable para facilitar la instalación y el cableado

Especificaciones técnicas

• Serie de modelo: LFZ10
• Tipo de motor: motor sin escobillas
• Tensión nominal: AC/DC 24 V 50/60 Hz; AC 100–240 V 50/60 Hz
• Rango de tensión: AC/DC 19,2–28,8 V; AC 85–264 V
• Consumo: Funcionamiento < 4,5 W; Mantenimiento < 1 W
• Clase eléctrica: Clase III (SELV); Clase II (doble aislamiento)
• Conexión eléctrica: Bornes (14–22 AWG)
• Modos de control: On/Off (2/3 puntos); 0(2)-10 VDC; 0(4)-20 mA; RS485
• Opciones de retroalimentación: Ninguna; 0(2)-10 VDC; 0(4)-20 mA; RS485
• Contactos de retroalimentación: 2 × SPDT 250 V / 3 A
• Par: 10 N·m
• Ángulo de rotación: ≤95°; Tiempo de carrera (total): 110 s
• Área de compuerta compatible: aprox. 1,5 m² (máx.)
• Nivel de ruido: ≤40 dB a 1 m
• Indicación de posición: indicador mecánico
• Vida útil: 100 000 ciclos de carrera completa
• Grado de protección: IP54
• Temperatura de funcionamiento: -20 a 60 °C; Almacenamiento: -40 a 80 °C
• Humedad: 5–95% sin condensación (EN 60730-1)
• Eje de compuerta: longitud > 50 mm; redondo Ø6–15 mm; cuadrado 8×8–12×12 mm
• Peso unidad ejemplo: 0,65 kg (tipo 24 V On/Off)

Instalación y notas

• Dirección de rotación seleccionable mediante interruptor giratorio; comprobar la orientación antes de la puesta en servicio
• Usar el botón de liberación manual para desacoplar el engranaje y permitir posicionamiento manual durante mantenimiento o corte de energía
• Al usar alimentación AC con salida RS485, utilizar fuente de alimentación aislada
• Respetar el rango de conexión de bornes (14–22 AWG) y las dimensiones de montaje según los planos
