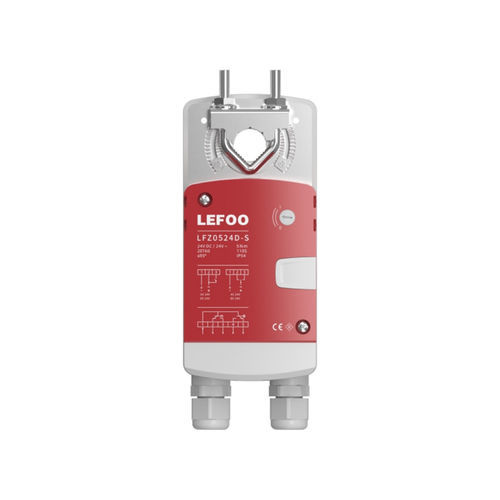

Actuador de compuerta eléctrico LFZ05

motorizadorotativode fracción de vuelta

Descripción del producto
El LFZ05 es un actuador de compuerta acoplado directamente con motor brushless, diseñado para el control de compuertas en sistemas HVAC y de ventilación mecánica. Admite varios modos de control (On/Off, 2 puntos, 3 puntos, 0(2)-10 VCC, 0(4)-20 mA, RS485) y ofrece bajo nivel de ruido, larga vida útil y una conexión en campo sencilla mediante caja de bornes y prensaestopas estanco.

Aplicaciones

• Sistemas de automatización de edificios (HVAC)
• Ventilación mecánica en edificios comerciales
• Ventilación industrial y tratamiento de aire
• Servicios públicos e instalaciones de gran tamaño

Especificaciones principales

• Modelo: LFZ05
• Par: 5 Nm
• Ángulo de giro: ≤95°
• Tiempo de carrera (total): 110 s
• Nivel sonoro: ≤40 dB a 1 m
• Vida útil: 100 000 ciclos (carrera completa)
• Clase de protección: IP54
• Temperatura de servicio: -20 °C a 60 °C
• Temperatura de almacenamiento: -40 °C a 80 °C
• Humedad máxima: 5%–95% sin condensación (EN 60730-1)

Parámetros eléctricos

• Tensión nominal: AC/DC 24 V 50/60 Hz; AC 100–240 V 50/60 Hz
• Rango de tensión: AC/DC 19,2–28,8 V; AC 85–264 V
• Consumo: en marcha <4,5 W; en retención <1 W
• Clase eléctrica: Clase III (SELV) o Clase II (doble aislamiento)
• Señales de control: On/Off, 2 puntos, 3 puntos, 0(2)-10 VCC, 0(4)-20 mA, RS485
• Opciones de retroalimentación: ninguna / 0(2)-10 VCC / 0(4)-20 mA / RS485
• Interruptores de retroalimentación: 2 × SPDT 250 V / 3 A
• Conexión eléctrica: bornes (14–22 AWG)

Aspectos mecánicos y dimensiones

• Montaje acoplado directamente al eje de la compuerta
• Longitud de eje requerida: >50 mm
• Compatibilidad de eje: Ø6–16 mm redondo o □8×8–12×12 mm cuadrado
• Peso: 0,65 kg (tipo 24 V On/Off)
• Consultar planos dimensionales para medidas exactas

Instalación y observaciones

• Dirección de giro seleccionable mediante interruptor giratorio; desbloqueo manual por botón para posición manual
• Verificar el cableado según el modo de control seleccionado y usar sección de cable adecuada
• Importante: para unidades con salida RS485 alimentadas en AC, usar fuente de alimentación aislada
• Apto para instalaciones HVAC comerciales e industriales ligeras; comprobar condiciones ambientales antes de la instalación
