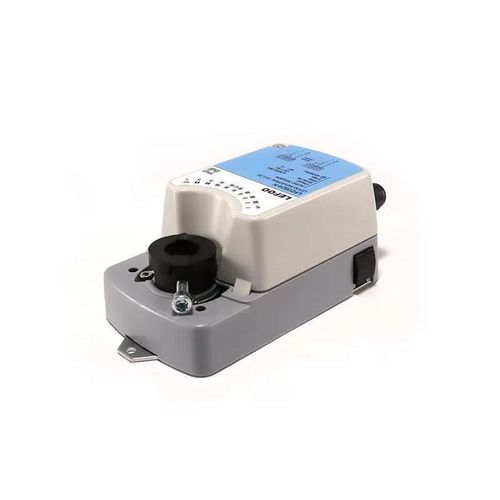

Actuador de compuerta eléctrico LFZ-Q seriesrotativo90°IP54
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- eléctrico
- Movimiento
- rotativo, 90°
- Tipo de protección
- IP54
- Otras características
- para instalación de ventilación, de gran velocidad, de bajo nivel de ruido, con contacto de fin de recorrido integrado
- Par
Máx.: 40 Nm
(29,5 ft.lb)Mín.: 5 Nm
(3,69 ft.lb)- Voltaje
Máx.: 265 V
Mín.: 19 V
- Temperatura ambiente
Máx.: 50 °C
(122 °F)Mín.: -20 °C
(-4 °F)- Ángulo de rotación
90 °, 95 °
- Tiempo de accionamiento
Máx.: 30 s
Mín.: 3,5 s
- Peso
1,3 kg
(2,87 lb)
Descripción
Descripción
La serie LFZ-Q de actuadores rotativos para compuertas ofrece valores de par rápidos (5, 8, 16, 24, 40 Nm) mediante motores DC o brushless. Diseñados para tránsito ferroviario, ventilación, laboratorios y aplicaciones HVAC industriales, se montan en ejes cuadrados, circulares o personalizados e incluyen maniobra manual, indicador de posición y protección completa contra sobrecargas.
Especificaciones clave
Selección de modelos (ejemplos)
Instalación y características
Información de pedido
El sufijo -KF / -MF indica variantes con interruptores auxiliares; especificar la designación completa al pedir.
Aplicaciones típicas
La serie LFZ-Q de actuadores rotativos para compuertas ofrece valores de par rápidos (5, 8, 16, 24, 40 Nm) mediante motores DC o brushless. Diseñados para tránsito ferroviario, ventilación, laboratorios y aplicaciones HVAC industriales, se montan en ejes cuadrados, circulares o personalizados e incluyen maniobra manual, indicador de posición y protección completa contra sobrecargas.
Especificaciones clave
- Par disponible: 5 / 8 / 16 / 24 / 40 Nm (48 Nm referenciado)
- Alimentación: DC24V, AC24V 50/60Hz, AC100–240V (rangos AC/DC 19–28,8V / AC85–265V)
- Consumo: funcionamiento 4,5 W; espera 0,5 W
- Protección: IP54; Clase eléctrica: SELV / doble aislamiento
- Rotación: 90° nominal (máx. 95°); sentido seleccionable por DIP
- Ruido: ~46 dBA (1 m); Temp. uso: -20°C a +50°C; almacenamiento: -30°C a +80°C
- Cable/terminal: cable 0,5 mm²; terminal máx. 2 mm²
Selección de modelos (ejemplos)
- LFZ-Q0524/230-K/KF — 5 N·m; 24V/230V; 3,5 s; control On/Off; dos interruptores auxiliares
- LFZ-Q0824/230-M/MF — 8 N·m; 24V/230V; 8 s; 0(2)–10 V / 0(4)–20 mA; dos interruptores auxiliares
- LFZ-Q1624/230-M/MF — 16 N·m; 24V/230V; 16 s; control analógico; dos interruptores auxiliares
- LFZ-Q2424/230-M/MF — 24 N·m; 24V/230V; < 30 s; control analógico; dos interruptores auxiliares
- LFZ-Q4024/230-M/MF — 40 N·m; 24V/230V; < 30 s; control analógico; dos interruptores auxiliares
Instalación y características
- Montaje: compatible con ejes cuadrados, circulares y otros; longitud mínima de eje > 50 mm
- Ajuste manual mediante botón de desacoplamiento del engranaje; función de límite manual
- Dirección de giro seleccionable por DIP; indicador de ángulo para posición
- Protección completa contra sobrecarga; peso < 1,3 kg
Información de pedido
El sufijo -KF / -MF indica variantes con interruptores auxiliares; especificar la designación completa al pedir.
Aplicaciones típicas
- HVAC y automatización de edificios
- Ventilación en transporte ferroviario
- Sala limpia y laboratorios
- Ventilación industrial y tratamiento de agua
