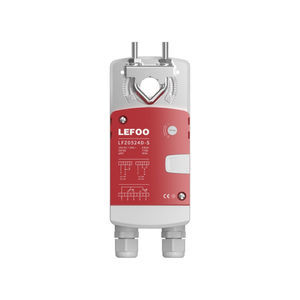

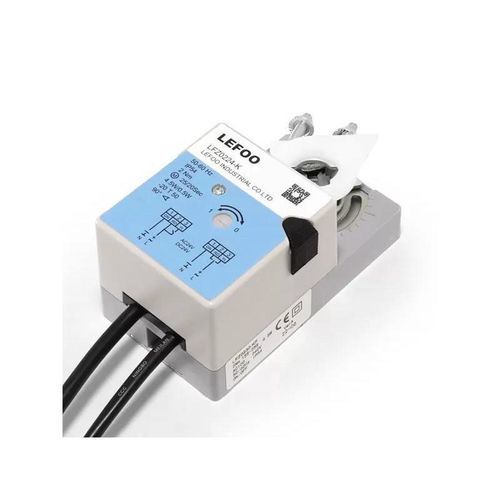

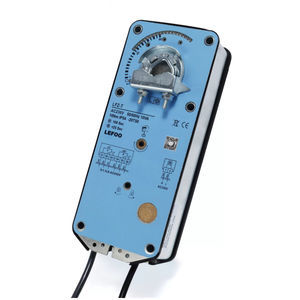

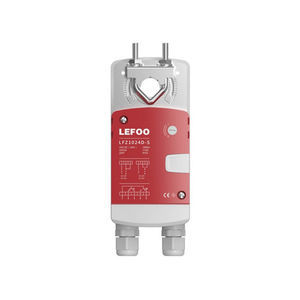

Actuador de compuerta eléctrico LFZ series

motorizadorotativo90°

Resumen
Los actuadores rotatorios para amortiguadores serie LFZ utilizan motor DC importado o motor brushless y ofrecen pares de 2 Nm a 40 Nm. Están diseñados para el control rotatorio directo de sistemas de aire y agua. Admiten control ON-OFF o analógico 0(2)-10V / 0(4)-20mA con retroalimentación convertible entre corriente y tensión. Montaje en ejes cuadrados, redondos u otros perfiles. Disponen de desbloqueo para operación manual, protección contra sobrecarga e indicador de posición. Grado de protección IP54.

Parámetros eléctricos
Tensión nominal: AC24V 50/60Hz; DC24V; AC10…240V 50/60Hz
Rango de tensión: AC/DC 19.2…28.8V / AC85…265V
Consumo: funcionamiento 4,5W; espera 0,5W
Especificación cable: 0,5 mm²; terminal máx.: 2 mm²

Parámetros de función
Par disponible: 2 Nm, 4 Nm, 6 Nm, 8 Nm, 16 Nm, 24 Nm, 32 Nm, 40 Nm
Tamaño de compuerta recomendado (referencia): 2Nm → 0,3 m²; 4Nm → 0,5 m²; 6Nm → 0,8 m²; 8Nm → 1,2 m²; 16Nm → 2,5 m²; 24Nm → 3,7 m²; 32Nm → 5,2 m²
Dirección de rotación: seleccionable por interruptor DIP
Ajuste manual: tras pulsar el botón de desacoplamiento del conjunto de engranajes
Ángulo nominal / máximo: 90° / 95°
Nivel de ruido: 46 dBA (a 1 m)
Retroalimentación de posición: indicador de posición para ángulo de rotación

Entorno de trabajo
Clase eléctrica: Clase III (baja tensión de seguridad) & doble aislamiento (II)
Grado de protección: IP54
Temperatura de trabajo: -20℃ a +50℃
Temperatura de almacenamiento: -20℃ a +50℃
Prueba temperatura/humedad: 95% RH sin condensación / EN 60730-1

Dimensiones y mecánica
Dimensiones (L×W×H mm): ver dibujo dimensional
Longitud mínima del eje requerida: >50 mm
Peso: <1,3 kg

Modelos (resumen)

• LFZ0224/230-K/KF — Par: 2 Nm; Alimentación: 24V/230V; Tiempo: 20–25 s; Control: ON-OFF; Auxiliares: un conjunto
• LFZ0224/230-M/MF — 2 Nm; 24V/230V; 20–25 s; 0(2)~10V / 0(4)~20mA; un conjunto
• LFZ0424/230-K/KF — 4 Nm; 24V/230V; 25–30 s; ON-OFF; dos conjuntos
• LFZ0424/230-M/MF — 4 Nm; 24V/230V; 25–30 s; 0(2)~10V / 0(4)~20mA; dos conjuntos
• LFZ0624/230-K/KF — 6 Nm; 24V/230V; 25–30 s; ON-OFF; dos conjuntos
• LFZ0624/230-M/MF — 6 Nm; 24V/230V; 25–30 s; 0(2)~10V / 0(4)~20mA; dos conjuntos
• LFZ0824/230-K/KF — 8 Nm; 24V/230V; 30–45 s; ON-OFF; dos conjuntos
• LFZ0824/230-M/MF — 8 Nm; 24V/230V; 30–45 s; 0(2)~10V / 0(4)~20mA; dos conjuntos
• LFZ1624/230-K/KF — 16 Nm; 24V/230V; 30–45 s; ON-OFF; dos conjuntos
• LFZ1624/230-M/MF — 16 Nm; 24V/230V; 30–45 s; 0(2)~10V / 0(4)~20mA; dos conjuntos
• LFZ2424/230-K/KF — 24 Nm; 24V/230V; 120–160 s; ON-OFF; dos conjuntos
• LFZ2424/230-M/MF — 24 Nm; 24V/230V; 120–160 s; 0(2)~10V / 0(4)~20mA; dos conjuntos
• LFZ3224/230-K/KF — 32 Nm; 24V/230V; 160–200 s; ON-OFF; dos conjuntos
• LFZ3224/230-M/MF — 32 Nm; 24V/230V; 160–200 s; 0(2)~10V / 0(4)~20mA; dos conjuntos
• LFZ4024/230-K/KF — 40 Nm; 24V/230V; 200–220 s; ON-OFF; dos conjuntos
• LFZ4024/230-M/MF — 40 Nm; 24V/230V; 200–220 s; 0(2)~10V / 0(4)~20mA; dos conjuntos

Documentos
Ficha técnica y certificado CE (LVD) disponibles en PDF bajo petición.

Especificaciones técnicas

• Rango de par: 2–40 Nm
• Señales: ON-OFF o 0(2)-10V / 0(4)-20mA (modelos M/MF)
• Alimentación: 24V DC / 24V AC / 85–265V AC (dependiendo del modelo)
• Consumo: 4,5W en funcionamiento; 0,5W en espera
• Protección: IP54
• Temperatura de operación: -20℃ a +50℃
• Ruido: ≈46 dBA (1 m)
• Ajuste manual y protección contra sobrecarga integrados
• Ángulo de rotación: 90° nominal / 95° max
• Longitud mínima de eje: >50 mm; Peso: <1,3 kg
