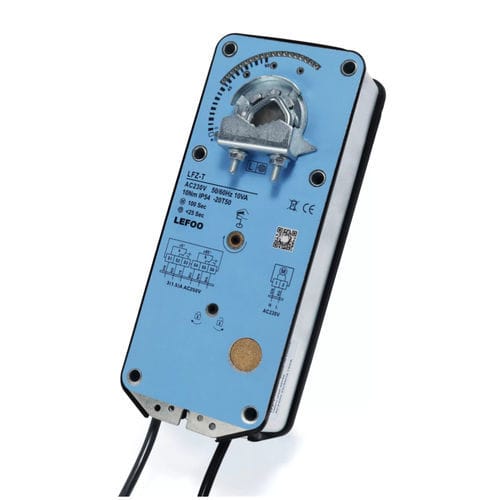

Actuador de compuerta eléctrico LFZ-T series

manualrotativode fracción de vuelta

Visión general
La serie LFZ-T05 de actuadores eléctricos para amortiguadores utiliza motores DC o brushless importados que proporcionan un par nominal de 5 N·m (también disponibles variantes de 10 y 15 N·m). Diseñados para dampers y sistemas de ventilación en edificios, ofrecen accionamiento eléctrico y reinicio mecánico por resorte (fail‑safe) ante pérdida de alimentación y admiten más de 30 000 ciclos repetidos.

Características clave

• Par nominal: 5 N·m (modelos 5/10/15 N·m disponibles).
• Tipo de motor: motor DC importado o motor sin escobillas.
• Función: accionamiento eléctrico con reinicio mecánico por resorte al cortar la alimentación.
• Durabilidad: > 30 000 ciclos.
• Operación manual e indicación de posición mecánica.
• Control: señal ON‑OFF; variantes con interruptores auxiliares (KF).
• Grado de protección: IP54; ruido: motor ≈46 dB, reinicio por resorte ≈62 dB.
• Compatibilidad de eje: longitud de eje >50 mm; ejes redondos/cuadrados 10–20 mm / 10x10–16x16.
• Peso: <1,8 kg.

Parámetros técnicos

• Tensión nominal: AC24V 50/60Hz, DC24V o AC100–240V 50/60Hz (según modelo).
• Rango de tensión: AC/DC 19,2–28,8 V / AC 85–265 V.
• Tamaño de cable: 0,5 mm².
• Valoración del interruptor auxiliar: 3 A, AC230 V (modelos KF: dos conjuntos).
• Ángulo de giro: máx. 95° (carrera completa ajustable mecánicamente).
• Tiempo de funcionamiento del motor: ≈70 s; reinicio por resorte <20 s.
• Temperatura de trabajo: -20 .. +50 °C; almacenamiento: -30 .. +80 °C.
• Humedad: hasta 95 % HR, sin condensación.

Variantes de modelo

• LFZ-T0524-K / T1024-K / T1524-K — 5 N / 10 N / 15 N, 24 V, motor ≈70 s; reinicio por resorte <20 s; control ON‑OFF.
• LFZ-T0524-KF / T1024-KF / T1524-KF — como anterior con dos interruptores auxiliares.
• LFZ-T05230-K / T10230-K / T15230-K — 5 N / 10 N / 15 N, 230 V, motor ≈70 s; reinicio por resorte <20 s; control ON‑OFF.
• LFZ-T05230-KF / T10230-KF / T15230-KF — como anterior con dos interruptores auxiliares.

Dimensiones

• Consulte los dibujos de dimensión para la instalación y el dimensionado del eje.
• Longitud del eje: >50 mm; tamaños de eje compatibles: redondo 10–20 mm; 10x10 .. 16x16.
• Peso: <1,8 kg.

Documentos

• Folleto técnico (PDF) disponible: actuador LFZ‑T con reinicio por resorte.
