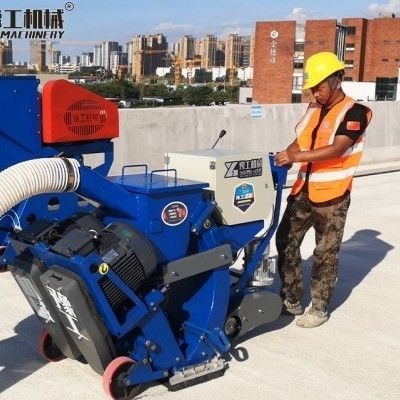

Granalladora monodisco YG series

de 2 turbinaspara suelospara metal

Visión general
Esta máquina de granallado para suelos está diseñada para la preparación de superficies industriales de hormigón y acero antes de aplicar recubrimientos o overlays. Genera perfiles CSP 3–5 e incorpora reciclaje de granalla y extracción de polvo para limitar la pérdida de abrasivo y la contaminación en suspensión.

Notas operativas clave y consejos

• La eficiencia y el patrón de granallado dependen del ángulo correcto de la jaula de control: pequeños desajustes desplazará el centro del patrón y reducen la energía de impacto en la anchura de trabajo.
• Para asfalto o residuos elastoméricos pegajosos, aumente la velocidad de avance para minimizar el cegado de los separadores y el recubrimiento de la granalla.
• Inspeccione el desgaste de las cuchillas diariamente y reemplace el juego completo de cuchillas emparejadas cuando el espesor alcance ~2/3 del original para evitar desequilibrios en los rodamientos.
• En entornos de alta humedad, purgue la tolva del colector de polvo al final de cada turno para evitar la formación de costras y fallos prematuros del filtro.

Parámetros (tabla del fabricante)
Modelos: YG-270 (Simple) | YG550/600 (Doble) | YG-850 (Doble)
Diámetro rueda de granallado: 200 mm
Ancho de trabajo: 270 mm | 550/600 mm | 800 mm
Velocidad de avance: 0,5–20 m/min | 0,5–33 m/min | 0,5–33 m/min
Eficiencia limpieza hormigón: ≥180 m2/h | ≥400 m2/h | ≥600 m2/h
Eficiencia limpieza acero: 15–25 m2/h | 75–100 m2/h | 100–160 m2/h
Diámetro salida polvo: 120 mm | 150 mm | 150 mm
Diámetro recomendado de granalla: 1,2–1,5 mm | 1,5–1,8 mm | 1,5–1,8 mm
Consumo de granalla: ~10 g/m2
Colector de polvo: aspirador automático de retro-lavado de siete u ocho núcleos (según modelo)
Potencia rueda de granallado: 11 kW | 11*2 kW | 15*2 kW
Potencia motor de avance: 0,5 kW | 1,5 kW | 1,5 kW
Dimensiones (mm): 1000×300×1100 | 1950×720/775×1400 | 1950×1020×1550
Peso: 150 kg | 570 kg | 700 kg
Alimentación: 400V, 50Hz, 100A, toma CEE

Rueda de granallado, cuchillas y reciclaje del abrasivo
El fabricante monta cuchillas fundidas de alto cromo (Cr12MoV) diseñadas para regímenes elevados (~2800 RPM) con vida útil estimada por juego de 150–180 horas en uso continuo. La cámara de rebote está revestida en acero manganeso (Mn12) y una geometría de sellado tipo laberinto canaliza la granalla hacia un separador ciclónico, alcanzando ~99,5% de eficiencia de separación por lavado de aire y reduciendo la reposición de abrasivo.

Mantenimiento y mejores prácticas

• Mantenga la granalla limpia: elimine granalla contaminada con escoria, piedras o residuos para evitar desgaste acelerado de cuchillas y revestimientos.
• Controle el caudal del colector de polvo (CFM): una reducción del flujo permite la acumulación de polvo en la cámara de rebote y degrada la trayectoria de la granalla y la productividad.
• Reemplace los juegos de cuchillas por lotes emparejados y verifique el balance dinámico para proteger rodamientos y husillos.

FAQ (selección)

• Patrón desigual que corta más por un lado — compruebe los sellos perimetrales de goma (desgaste o roturas) y realinee la placa de escala de la jaula de control.
• Cómo maximizar la vida útil de revestimientos y cuchillas — use granalla limpia y del tamaño adecuado; la granalla contaminada o con piedras aumenta drásticamente el desgaste.
• ¿Puede eliminar mortero >5 mm? — El granallado es eficaz para laitance y recubrimientos finos (CSP 3–5). Para >5 mm de material macizo, retirar primero con una fresadora y terminar con la granalladora.

Especificaciones técnicas

• Brand: YG Machinery China
• Nombre comercial: YG Floor Shot Blasting Machine
• Modelos disponibles: YG-270 (Simple), YG550/600 (Doble), YG-850 (Doble)
• Diámetro rueda: 200 mm
• Anchos de trabajo: 270 / 550–600 / 800 mm
• Velocidad de avance: 0,5–20 m/min (YG-270); hasta 33 m/min (YG550/600, YG-850)
• Eficiencia limpieza hormigón: ≥180 / ≥400 / ≥600 m2/h
• Diámetro recomendado de granalla: 1,2–1,5 mm o 1,5–1,8 mm
• Consumo de granalla: aprox. 10 g/m2
• Salida de polvo: 120 mm o 150 mm
• Potencia rueda: 11 kW / 11*2 kW / 15*2 kW
• Alimentación: 400V, 50Hz, 100A, toma CEE
• Peso: 150 kg / 570 kg / 700 kg
