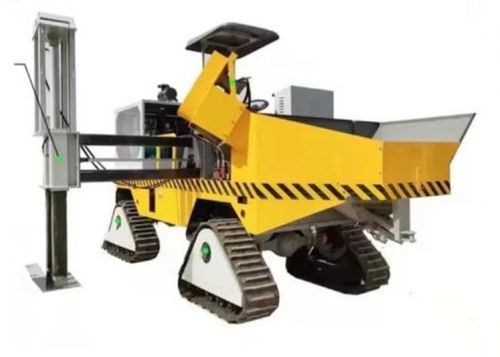

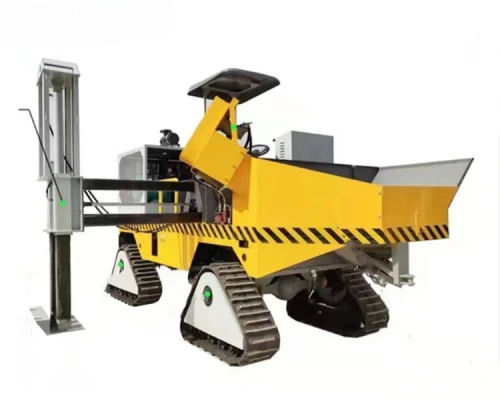

Extendedora de encofrado deslizante YG-KB series

Resumen del producto
La máquina de bordillo de hormigón es un equipo pesado para la construcción de carreteras, diseñado para el vertido continuo in situ por método de encofrado deslizante de bordillos y cunetas de hormigón. La máquina emplea un alimentador de tornillo para llevar el hormigón fresco al molde y un vibrador de alta frecuencia para asegurar la compactación y un acabado uniforme. Sustituye métodos prefabricados y se utiliza en arcén de autopistas, medianas urbanas y bordes paisajísticos, gestionando tramos rectos y curvas complejas con guiado automático cuando está equipado.

Consejo práctico
Compruebe la precisión de la dirección y el seguimiento en proyectos con curvas: los sistemas de dirección automática dual minimizan la desviación lateral y mantienen un ancho de calzada constante en diferentes radios.

Aplicaciones

• Obras municipales: perímetros de aparcamientos, medianas urbanas y bordillos urbanos.
• Infraestructura: bordeado rápido de canales de drenaje, bordes de arcén de autopista y drenajes perimetrales de aeropuertos (según configuración).
• Paisajismo y estructuras especiales: bordillos continuos de paisaje, elementos tipo barrera jersey y perfiles de bordillo personalizados.

Características clave

• Sistema de dirección automática doble para reducir la desviación de posición en curvas en más del 95 % y mantener la anchura de pavimento.
• Función antideslizante de auto-bloqueo para mantener la velocidad ajustada en pendientes y evitar deslizamientos durante la formación del canal.
• Tracción 4WD y tren propulsor robustos: normalmente equipado con motor diésel turbo de 4 cilindros de 65 kW para empujar el material en pendientes suaves.
• Método de formado: vibrador de alta frecuencia con motor de vibración acoplado para mejorar la densidad y la calidad superficial del hormigón.
• Alimentador de tornillo accionado por motor hidráulico de alto par con palas resistentes al desgaste; tamaño de árido recomendado 5–16 mm para evitar atascos.
• Refrigeración hidráulica en dos etapas (agua + aire) para mantener bajas las temperaturas del aceite y prolongar la vida útil de bombas y motores.

Parámetros - YG-KB20
Modelo: YG-KB20
Sistema de dirección: Sistema de dirección automático
Motor: 65 kW, AC380V
Tipo: Motor diésel turbo de cuatro cilindros
Velocidad nominal: 1500 rpm
Tamaño de bordillo: Altura ≤ 600 mm, Ancho ≤ 2000 mm
Método de formado: Vibrador de alta frecuencia
Motor de vibración acoplado
Radio de giro mínimo: 6800 mm
Velocidad de pavimentación: 1–7 m/min (ajustable)
Volumen de tolva: 1 m³
Tamaño de la máquina: 5000 × 2400 × 2800 mm
Peso: 6000 kg

Parámetros - YG-KB30
Modelo: YG-KB30
Sistema de dirección: Sistema de dirección automático
Motor: 65 kW
Tamaño de bordillo: Altura ≤ 1100 mm, Ancho ≤ 2000 mm
Método de formado: Vibrador de alta frecuencia
Motor de vibración acoplado
Radio de giro mínimo: 6800 mm
Velocidad de pavimentación: 1–10 m/min (ajustable)
Movimiento del molde: 1200 mm
Volumen de tolva: 1 m³
Tamaño de la máquina: 5200 × 2400 × 2800 mm
Peso: 7000 kg

Notas operativas y beneficios

• Adecuada para el vertido continuo por encofrado deslizante de bordillos y cunetas en autopistas, vías urbanas, aparcamientos y bordes paisajísticos.
• Los sistemas de dirección dual y antideslizantes mejoran la precisión, seguridad y repetibilidad en alineaciones curvas y pendientes.
• La velocidad de pavimentación ajustable se adapta a distintos diseños de mezcla y condiciones de obra.
• Varias configuraciones (oruga/chasis, diferentes recorridos de molde) permiten adaptarse a los requisitos del proyecto.

Puntos clave de la FAQ

• Tamaño de árido recomendado: 5–16 mm para un rendimiento fiable del alimentador de tornillo.
• Mantenimiento: la refrigeración en dos etapas reduce las temperaturas hidráulicas y disminuye la frecuencia y coste de mantenimiento.

Especificaciones técnicas

• Denominación comercial: Serie YG-KB (ejemplos: YG-KB20, YG-KB30).
• Dirección: Sistema de dirección automática doble para alta precisión en curvas.
• Antideslizante: Función auto-bloqueante integrada para estabilidad en pendientes.
• Potencia del motor: Normalmente 65 kW, diésel turbo de cuatro cilindros.
• Velocidad nominal: 1500 rpm (valor típico para KB20).
• Dimensiones del bordillo: KB20 Altura ≤ 600 mm; KB30 Altura ≤ 1100 mm; ambos Ancho ≤ 2000 mm.
• Formado: Vibrador de alta frecuencia con motor de vibración acoplado.
• Radio de giro mínimo: 6800 mm.
• Velocidad de pavimentación: Ajustable; KB20 1–7 m/min, KB30 1–10 m/min.
• Volumen de tolva: 1 m³.
• Huella de la máquina: aprox. 5000–5200 mm longitud × 2400 mm ancho × 2800 mm altura.
• Peso: aprox. 6000–7000 kg según modelo.
• Tamaño de árido recomendado: 5–16 mm.
• Refrigeración hidráulica: Dos etapas (agua + aire) para alargar la vida útil de los componentes.
