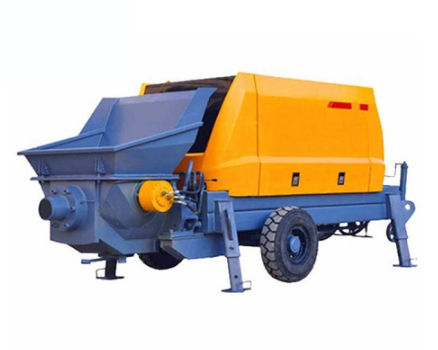

Bomba para hormigón móvil YG series

para túnelpara interiorde exterior

Resumen del producto
Bomba de hormigón portátil mini diseñada para el transporte de hormigón mediante presión hidráulica. La unidad incluye un cuerpo de bomba resistente, tubería de descarga a alta presión y, en modelos aplicables, grupos de doble bomba para mantener la operación continua durante turnos prolongados.

Cómo funciona
La bomba opera en tres fases: succión, compresión y expulsión, mejorando la eficiencia frente al trabajo manual en espacios confinados o interiores. Algunos modelos ofrecen control remoto inalámbrico con alcance hasta 1000 m para mayor seguridad en la operación.

Ventajas técnicas clave

• Sistema de control inteligente: ajuste continuo entre alta y baja presión para un control preciso del caudal.
• Alta presión de descarga: transición optimizada del diámetro de la válvula en S reduce la resistencia al transporte.
• Componentes de calidad: integración de elementos hidráulicos Kawasaki y componentes eléctricos Siemens cuando se especifica.
• Lubricación centralizada automática: reduce el desgaste y alarga los intervalos de mantenimiento alrededor de un 30 %.
• Diseño portátil: movilidad más sencilla en caminos rurales y en interiores comparado con bombas montadas en camión.

Parámetros (ejemplo de modelo único YG-10)
Modelo: YG-10
Potencia del motor: 15 kW
Rendimiento: 6 m³/h
Presión máxima: 15 MPa
Presión de trabajo: 10 MPa
Tamaño máximo de árido: 0,5–1,5 cm
Distancia de elevación vertical: 20 m
Distancia de transporte horizontal: 50 m
Diámetro de tubería: Ø80 mm
Peso total: 600 kg
Dimensiones: 1800 × 700 × 1100 mm

Parámetros (comparación de la serie)
Modelos: YG-20, YG-30, YG-40, YG-50
Potencia del motor: 22 kW (YG-20), 37 kW (YG-30), 45 kW (YG-40), 55 kW (YG-50)
Presión máxima de salida: YG-30 26 MPa, YG-40 28 MPa, YG-50 28 MPa
Caudal teórico máximo: YG-30 16–18 m³/h, YG-40 20–22 m³/h, YG-50 35 m³/h
Tamaño máximo de árido: YG-30 ≤20 mm, YG-40 ≤30 mm, YG-50 ≤40 mm
Distancia vertical: YG-20 40 m, YG-30 80 m, YG-40 120 m, YG-50 150 m
Distancia horizontal: YG-20 80 m, YG-30 140 m, YG-40 260 m, YG-50 300 m
Diámetros de tubería: Ø80 / Ø100 / Ø125 mm según modelo
Peso total: 1600 kg (YG-20) a 2500 kg (YG-50)
Dimensiones: desde 3400 × 1200 × 1600 mm hasta 4200 × 1700 × 1750 mm según modelo

Aplicaciones

• Construcción residencial: viviendas unifamiliares, vertidos en azoteas o superficies pequeñas.
• Obras hidráulicas: reparaciones de pequeñas presas y refuerzo de canales de riego.
• Túneles y minas: funcionamiento en espacios muy confinados.
• Obras municipales: reparaciones de vías urbanas con mínima interrupción del tráfico.

Extensiones del producto
Variantes y equipos relacionados disponibles: unidades bomba-mezcladora (alimentación, mezclado y bombeo integrados) para mezclado in situ, y bombas sobre orugas para terrenos difíciles que requieren movimiento autónomo y mayor tracción.

Puntos técnicos frecuentes

• El transporte horizontal puede alcanzar hasta 300 m según modelo y condiciones de obra.
• Con válvulas en S resistentes al desgaste y anillos cortantes, los volúmenes pueden llegar a decenas de miles de m³ en condiciones normales.
• El control PLC supervisa la lubricación y avisa para mantenimiento; los circuitos eléctricos están diseñados para reparaciones sencillas en campo.
• Materiales adecuados: hormigón de árido fino, cemento espumado ligero, mortero; tamaño máximo de árido hasta 40 mm en los modelos de mayor capacidad.

Características / especificaciones técnicas

• Brand: YG Machinery
• Modelo principal (ejemplo en la página): YG-10 — Potencia motor 15 kW, Caudal 6 m³/h, Presión máx. 15 MPa, Horizontal 50 m, Vertical 20 m, Diámetro tubo Ø80 mm, Peso 600 kg, Dimensiones 1800×700×1100 mm
• Modelos de la serie: YG-20 / YG-30 / YG-40 / YG-50 con potencias de 22 kW a 55 kW, caudal hasta 35 m³/h, alcance vertical hasta 150 m, alcance horizontal hasta 300 m
• Componentes clave: hidráulica Kawasaki, piezas eléctricas Siemens (cuando se especifica)
• Funciones: diseño de válvula en S, lubricación centralizada automática, control inteligente de presión, control remoto inalámbrico opcional
