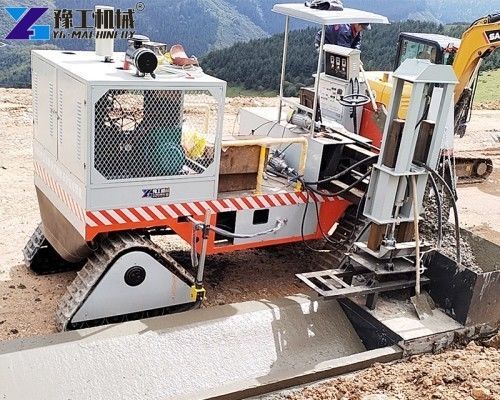

Extendedora de encofrado deslizante YG series

Resumen
Esta máquina extrusora de bordillos de hormigón realiza la extrusión continua de bordillos para proyectos de carreteras, urbanos e infraestructura. En comparación con la conformación manual, aumenta las tasas de producción (extrusión continua típica hasta 3 m/min ≈180 m/h), reduce la mano de obra en obra y garantiza geometría y compactación repetibles.

Ventajas principales
La ingeniería de precisión mantiene las desviaciones de altura y anchura dentro de ±5 mm. La combinación de vibración de alta frecuencia y motor vibrador acoplado mejora el compactado en obra y reduce retrabajos. El accionamiento hidráulico, la dirección automática y el nivelado rápido permiten una operación estable en terrenos variables y ayudan a mantener la precisión del perfil.

Tecnologías clave

• Sistema de accionamiento hidráulico para tracción estable y entrega de potencia
• Dirección automática y nivelado de respuesta rápida (ajustes < 0,5 s)
• Sensores de perfil (sonoros o láser) para seguimiento continuo
• Vibrador de alta frecuencia con motor vibrador adjunto para mejorar el compactado
• Control automático de flujo de material y elevación para limitar desviaciones y desperdicio

Aplicaciones

• Bordillos de arcén de autopistas y medianas
• Bordes perimetrales de aparcamientos y separadores de carriles bici
• Formación de canaletas pluviales y bordes de canales de drenaje
• Drenajes de borde de pistas en aeropuertos y obras de infraestructura de alta precisión
• Delimitación de paisajismo y proyectos que requieren moldes intercambiables

Modelos y variantes (resumen)

• YG-20 — tipo portátil sobre ruedas
• YG-30 — tipo portátil sobre orugas

Parámetros del producto (tabla)
Model | YG-20 | YG-30
Tipo | Portable wheel type | Crawler portable
Sistema de dirección | Automatic steering system | Automatic steering system
Motor | 65 kW, motor diésel turbo de cuatro cilindros AC380V | 65 kW
Velocidad nominal | 1500 rpm |
Tamaño de bordillo | Altura ≤ 600 mm, ancho ≤ 2000 mm | Altura ≤ 1100 mm, ancho ≤ 2000 mm
Método de conformado | Vibrador de alta frecuencia, motor vibrador acoplado (ambos modelos)
Radio de giro mínimo | 6800 mm | 6800 mm
Velocidad de pavimentación | 1–7 m/min ajustable | 1–10 m/min
Volumen de tolva | 1 m³ | 1 m³
Tamaño máquina | 5000 × 2400 × 2800 mm | 5200 × 2400 × 2800 mm
Peso | 6000 kg | 7000 kg

Notas de rendimiento
La capacidad de extrusión continua suele ser hasta 3 m/min (≈180 m/h) dependiendo de las condiciones del sitio y la mezcla. La precisión es típicamente ±5 mm; las dimensiones de conformado se adaptan mediante moldes intercambiables para cumplir requisitos de drenaje o arquitectónicos.

Retorno de la inversión (ROI)
La vida útil industrial suele superar los 10 años. La reducción de mano de obra, el mayor rendimiento diario y el ahorro de material (reducción de residuos de hormigón hasta ~15% respecto a métodos manuales) contribuyen a un ROI rápido en proyectos medianos y grandes.

Estudio de caso
En un proyecto vial en clima cálido, la máquina mantuvo una producción diaria sostenida de hasta 1,5 km/día gracias al control hidráulico estable y la colocación rápida para evitar el fraguado prematuro.

Especificaciones técnicas

• Modelos: YG-20, YG-30
• Potencia del motor: ≈65 kW (diésel turbo de cuatro cilindros, AC380V indicado)
• Velocidad nominal: 1500 rpm (YG-20 indicado)
• Rango de velocidad de pavimentación: YG-20 = 1–7 m/min; YG-30 = 1–10 m/min
• Extrusión continua máxima (ejemplo): hasta 3 m/min (dependiente del sitio) ≈180 m/h
• Método de conformado: Vibrador de alta frecuencia con motor vibrador adjunto
• Capacidad de bordillo: YG-20 altura ≤600 mm, ancho ≤2000 mm; YG-30 altura ≤1100 mm, ancho ≤2000 mm
• Volumen de tolva: 1 m³
• Radio mínimo de giro: 6800 mm
• Dimensiones máquina: YG-20 = 5000×2400×2800 mm; YG-30 = 5200×2400×2800 mm
• Peso: YG-20 = 6000 kg; YG-30 = 7000 kg
• Dirección: Sistema de dirección automática
• Precisión típica: ±5 mm
