Cámara de pruebas termostática THV series

climáticade temperaturade humedad

Resumen del producto

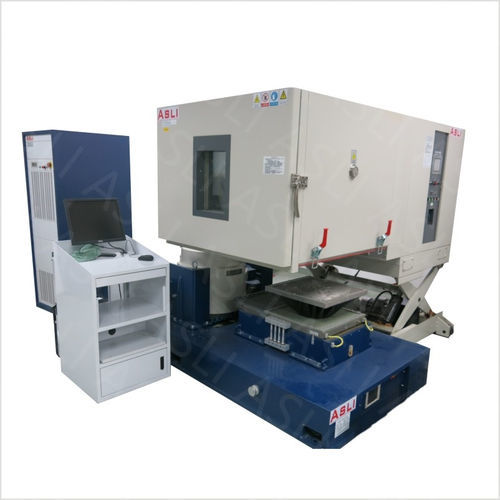

Sistema de ensayo temperatura‑humedad‑vibración, vertical u horizontal, que integra una cámara controlada y un agitador electrodinámico para ejecutar pruebas ambientales combinadas sin mover la muestra (DUT). Indicado para productos eléctricos/electrónicos, piezas automotrices, materiales y conjuntos industriales.

Especificación de la cámara — Serie THV
Parámetro | THV-408 (A~F) | THV-1000 (A~F) | THV-1500 (A~F)
Dimensión interna An×Al×Pr (mm) | 600 × 850 × 800 | 1000 × 1000 × 1000 | 1500 × 1500 × 1500
Dimensión externa An×Al×Pr (mm) | 850 × 1950 × 2100 | 1300 × 2200 × 2400 | 1800 × 2400 × 3000
Rango de temperatura | Bajo: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Alto: 100 °C (150 °C / 200 °C opcional) | Bajo: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Alto: 100 °C (150 °C / 200 °C opcional) | Bajo: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Alto: 100 °C (150 °C / 200 °C opcional)
Rango de humedad | 20–98% H.R. (10–98% / 5–98% disponible con deshumidificador) | 20–98% H.R. (10–98% / 5–98% disponible con deshumidificador) | 20–98% H.R. (10–98% / 5–98% disponible con deshumidificador)
Precisión de control | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R.
Velocidad ascendente/descendente | Ascenso: 0,1–3,0 °C/min; Descenso: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional) | Ascenso: 0,1–3,0 °C/min; Descenso: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional) | Ascenso: 0,1–3,0 °C/min; Descenso: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional)
Dispositivos de protección | Interruptor sin fusible; protección por sobrecarga del compresor; protección de voltaje de refrigerante alto/bajo; alarmas por exceso de humedad/temperatura; advertencia de fallo; aviso de falta de agua.

Especificación del agitador — Serie ES
Modelo | Fuerza sinusoidal (N) | Fuerza aleatoria (N) | Frecuencia (Hz) | Aceleración (m/s²) | Velocidad (m/s) | Desplazamiento (pp) mm | Máx. carga (kg) | Masa bobina (kg) | Tamaño bobina (mm)
ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Visión general
Solución integrada que combina una cámara temperatura‑humedad (serie THV) y un agitador electrodinámico emparejado (serie ES) para realizar ensayos ambientales combinados sin mover la muestra. Seleccione la cámara por tamaño interno (408 / 1000 / 1500) y grado de temperatura (A–F, hasta −75 °C). Combine con un agitador ES de 3 000 N a 100 000 N.

Características

• Integración: cámara y refrigeración en un sistema coordinado con consola independiente — menor ocupación y montaje simplificado frente a sistemas separados.
• Cobertura: seis grados de temperatura (A–F) hasta −75 °C para cumplir normas de ensayo.
• Material interior: acero inoxidable SUS 304, resistente a la corrosión en ciclos de humedad repetidos.
• Flexibilidad: amplia gama de agitadores ES para ajustar al peso del DUT y la fuerza requerida (3 000 N a 100 000 N).

Normativas soportadas

• IEC 68‑2‑1 (Frío)
• IEC 68‑2‑2 (Calor seco)
• IEC 68‑2‑3 (Humedad — Estado estable)
• IEC 68‑2‑30 (Humedad — Cíclico)
• IEC 68‑2‑14 (Cambio de temperatura)
• MIL‑STD‑810G / MIL‑STD‑810F (Ensayos ambientales)
• ISO 16750‑3 (Vehículos — Cargas mecánicas)

Composición del sistema

• Cámara de ensayo: interior en SUS 304 con control combinado de temperatura y humedad.
• Refrigeración: unidades compresoras Tecumseh y Bizer.
• Control de humedad: regulación automática; deshumidificador opcional para rangos bajos.
• Banco de vibración: agitador ES‑Series seleccionado según peso y requisitos del DUT.
• Controlador: pantalla táctil LCD con comunicación RS‑232 para perfiles programables.

Entregables y servicio

• Manual de instalación y operación (diagramas de cableado y lista de verificación de puesta en marcha).
• Lista de embalaje para exportación y documentación de envío.
• Garantía de 12 meses que cubre cámara, sistema de refrigeración y controlador.
• Plazo estándar: ~20 días hábiles; 30–40 días para montajes personalizados.
• Soporte técnico remoto de por vida; puesta en marcha in situ disponible como servicio adicional.

Especificaciones técnicas

• Series: THV (THV-408, THV-1000, THV-1500) y ES (agitadores).
• Tamaños internos (mm): 600×850×800 / 1000×1000×1000 / 1500×1500×1500.
• Rango de temperatura: +25 °C hasta −70/−75 °C según grado (A–F); alta estándar 100 °C (150/200 °C opcionales).
• Rango de humedad: 20–98% H.R.; opciones 10–98% y 5–98% con deshumidificador.
• Precisión de control: ±0,5 °C; ±2,5% H.R.
• Velocidad subida/bajada: subida 0,1–3,0 °C/min; bajada 0,1–1,0 °C/min (opción 1,5 °C/min).
• Protecciones: interruptor sin fusible, sobrecarga compresor, protecciones tensión/refrigerante, alarmas de humedad/temperatura, aviso de fallo y falta de agua.
• Agitadores compatibles: ES‑Series ES‑3 a ES‑100 (3 000 N a 100 000 N) con rangos de frecuencia según modelo.
• Garantía: 12 meses. Plazo: ~20 días hábiles (personalizado: 30–40 días). Soporte remoto de por vida incluido.
