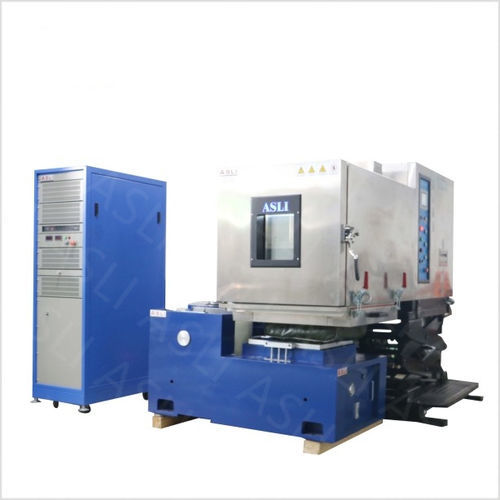

Cámara climática THV-1500 (A~F)

termostáticade temperaturade humedad

Descripción general
El sistema de prueba de vibración combinado de temperatura y humedad ISO 16750-3 simula las condiciones de temperatura, humedad y vibración para probar las propiedades de materiales o productos. Se aplica ampliamente a productos aeroespaciales, instrumentos y medidores electrónicos de información, materiales, productos eléctricos y electrónicos y todo tipo de piezas electrónicas en pruebas de temperatura, humedad y vibración para evaluar diversos indicadores de rendimiento.

Funcionamiento combinado
Cuando la pieza de prueba se somete al sistema combinado, la vibración (sinusoidal o aleatoria), la temperatura (alta o baja) y la humedad se combinan y se aplican según el período especificado, reflejando las condiciones ambientales que puede experimentar la pieza de prueba durante el transporte y el uso.

Especificación de la cámara: serie THV (tabla)
Parámetro | THV-408 (A-F) | THV-1000 (A~F) | THV-1500 (A~F)
Dimensión interna An×Al×Pr (mm) | 600 × 850 × 800 | 1000 × 1000 × 1000 | 1500 × 1500 × 1500
Dimensión externa An×Al×Pr (mm) | 850 × 1950 × 2100 | 1300 × 2200 × 2400 | 1800 × 2400 × 3000
Rango de temperatura | Baja: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Alta: 100 °C (150 °C / 200 °C opcional) | Baja: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Alta: 100 °C (150 °C / 200 °C opcional) | Baja: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Alta: 100 °C (150 °C / 200 °C opcional)
Rango de humedad | 20–98% H.R. (10–98% / 5–98% disponible con deshumidificador) | 20–98% H.R. (10–98% / 5–98% disponible con deshumidificador) | 20–98% H.R. (10–98% / 5–98% disponible con deshumidificador)
Controlar la precisión | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R.
Velocidad ascendente/descendente | Creciente: 0,1–3,0 °C/min; Caída: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional) | Creciente: 0,1–3,0 °C/min; Caída: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional) | Creciente: 0,1–3,0 °C/min; Caída: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional)
Dispositivos de protección | Interruptor sin fusibles; protección por sobrecarga del compresor; protección por voltaje de refrigerante alto/bajo; protección por exceso de humedad y exceso de temperatura; advertencia de fallo; advertencia de falta de almacenamiento de agua. | Interruptor sin fusibles; protección por sobrecarga del compresor; protección por voltaje de refrigerante alto/bajo; protección por exceso de humedad y exceso de temperatura; advertencia de fallo; advertencia de falta de almacenamiento de agua. | Interruptor sin fusibles; protección por sobrecarga del compresor; protección por voltaje de refrigerante alto/bajo; protección por exceso de humedad y exceso de temperatura; advertencia de fallo; advertencia de falta de almacenamiento de agua.

Nota
Los grados A~F difieren en su capacidad a bajas temperaturas. El equipo de prueba de vibración se adapta a las condiciones de prueba del cliente; existe una tabla separada con parámetros del agitador (serie ES).

Especificaciones del agitador combinadas: Serie ES (tabla)
Modelo | Fuerza sinusoidal (N) | Fuerza aleatoria (N) | Frecuencia (Hz) | Aceleración (m/s²) | Velocidad (m/s) | Desplazamiento (pp) mm | Máx. Carga (kg) | Masa de la bobina (kg) | Tamaño de la bobina (mm)
ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Sistema — composición

• Cámara de prueba: Interior de acero inoxidable SUS 304, control combinado de temperatura y humedad.
• Refrigeración: Unidades compresoras (marcas internacionales según configuración).
• Control de humedad: Control automático; deshumidificador opcional para pruebas de baja humedad.
• Banco de vibración: Agitador serie ES seleccionado según peso y fuerza del DUT.
• Controlador táctil: Pantalla táctil LCD con comunicación RS-232 para perfiles programables.

Características destacadas

• Integración: cámara y sistema de refrigeración en una unidad con consola independiente para reducir espacio e instalación.
• Cobertura: seis grados de temperatura (A–F) hasta −75 °C; opciones de alcance térmico hasta 150 °C/200 °C.
• Durabilidad: interior en acero inoxidable SUS 304 resistente a la corrosión y estable frente a ciclos de humedad repetidos.
• Flexibilidad: combinable con agitadores de la serie ES (3000 N a 100 000 N) según DUT.

Aplicaciones

• Aviación y aeroespacial
• Componentes automotrices
• Conjuntos de electrónica y PCB
• Telecomunicaciones
• Envío y transporte
• Laboratorios universitarios y de investigación
• Organismos de prueba y certificación
• Empresas de I+D de materiales

Entregables

• Manual de instalación y operación: documentación de instalación con diagramas y lista de verificación de puesta en marcha.
• Lista de embalaje de exportación y documentación de envío: documentación completa del flete incluida factura comercial.
• Garantía de 12 meses: cubre cámara, sistema de refrigeración y controlador.
• Plazo de entrega estándar: ~20 días hábiles; 30–40 días hábiles para construcciones personalizadas.
• Soporte técnico remoto de por vida incluido.

Características / especificaciones técnicas

• Modelos de cámara THV disponibles: THV-408, THV-1000, THV-1500.
• Dimensiones internas (mm): 600×850×800 / 1000×1000×1000 / 1500×1500×1500.
• Rango térmico: desde −75 °C (grado F) hasta 100 °C estándar (opciones 150 °C/200 °C).
• Rango de humedad: 20–98% H.R.; opciones 10–98% y 5–98% con deshumidificador.
• Precisión de control: ±0,5 °C; ±2,5% H.R.
• Velocidad de cambio térmico: subida 0,1–3,0 °C/min; descenso 0,1–1,0 °C/min (opcional 1,5 °C/min).
• Interior: acero inoxidable SUS 304.
• Agitadores disponibles: Serie ES (3000 N a 100 000 N) con especificaciones de fuerza, frecuencia, desplazamiento y carga máximas por modelo.
• Controlador: pantalla táctil LCD programable con comunicación RS-232 para perfiles.
• Protecciones integradas: protección compresor, protecciones por refrigerante, exceso de humedad/temperatura, advertencias de fallo y nivel de agua.
