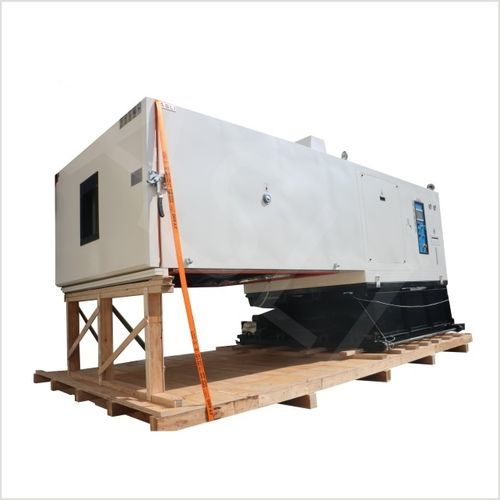

Cámara de pruebas termostática THV-1000 (A~F)

climáticade temperaturade humedad

Descripción del producto
La serie THV integra una cámara de temperatura y humedad controladas con un agitador electrodinámico emparejado para realizar ensayos combinados de temperatura‑humedad‑vibración sin mover la unidad bajo prueba (DUT). Está orientada al cribado ambiental y a la cualificación de componentes, conjuntos electrónicos, instrumentos y materiales en aplicaciones industriales.

Puntos clave

• Cámara integrada y agitador ES‑Series emparejado para pruebas combinadas continuas.
• Tres tamaños internos (THV‑408 / THV‑1000 / THV‑1500) y seis grados de temperatura (A–F) hasta −75 °C.
• Interior en acero inoxidable SUS 304 resistente a la corrosión durante ciclos de humedad.
• Opciones de agitadores ES desde ES‑3 a ES‑100, fuerzas de 3 000 N a 100 000 N para distintos pesos y requisitos de fuerza del DUT.

Especificación de la cámara — serie THV

• Dimensiones internas (An×Al×Pr mm): 600×850×800 (THV‑408) / 1000×1000×1000 (THV‑1000) / 1500×1500×1500 (THV‑1500).
• Dimensiones externas (An×Al×Pr mm): 850×1950×2100 / 1300×2200×2400 / 1800×2400×3000.
• Grados de temperatura A–F: opciones bajas 25 °C / 0 °C / −20 °C / −40 °C / −60 °C / −70 °C / −75 °C; alta: 100 °C (150 °C / 200 °C opcional).
• Rango de humedad: estándar 20–98% H.R.; 10–98% o 5–98% disponibles con deshumidificador opcional.
• Precisión de control: ±0,5 °C; ±2,5% H.R.
• Velocidades de cambio de temperatura: subida 0,1–3,0 °C/min; bajada 0,1–1,0 °C/min (1,5 °C/min mínimo opcional).
• Dispositivos de protección: interruptor sin fusibles, protección por sobrecarga del compresor, detección alto/bajo de refrigerante, alarmas por sobrehumedad y sobretemperatura, avisos de fallo y falta de agua.

Especificación del agitador emparejado — serie ES

• Modelos ES‑3 a ES‑100 con fuerzas sinusoidales/aleatorias de 3 000 N a 100 000 N.
• Rangos de frecuencia según modelo (típ. 3–3500 Hz a 3–2500 Hz para los modelos mayores).
• Aceleraciones máximas hasta 1000 m/s² según modelo; cargas máximas desde ≈100 kg hasta 1000 kg según modelo.
• Tamaños y masas de bobina variables según modelo para adecuarse al DUT y al perfil de ensayo.

Qué aporta el sistema — Características

• Integración: Cámara y refrigeración combinadas en una unidad compacta con consola independiente para reducir huella y tiempo de instalación.
• Cobertura: Seis grados de temperatura (A–F) para cumplir distintos estándares sin sobredimensionar.
• Durabilidad: Interior en SUS 304 para resistencia a la corrosión en ciclos de humedad.
• Flexibilidad: Amplia gama de agitadores ES para ajustar la fuerza al peso del DUT.

Normas y métodos de ensayo típicos

• IEC 68‑2‑1 (Frío)
• IEC 68‑2‑2 (Calor seco)
• IEC 68‑2‑3 (Humedad — Estado estable)
• IEC 68‑2‑30 (Humedad — Cíclica)
• IEC 68‑2‑14 (Cambio de temperatura)
• MIL‑STD‑810G / MIL‑STD‑810F (Ensayos ambientales)
• ISO 16750‑3 (Vehículos de carretera — Cargas mecánicas)

Composición del sistema

• 01 Cámara de ensayo — interior en SUS 304, control combinado de temperatura y humedad.
• 02 Refrigeración — unidades compresoras especificadas (marcas internacionales).
• 03 Control de humedad — control automático; deshumidificador opcional.
• 04 Banco de vibración — agitador electrodinámico ES‑Series emparejado según peso/ fuerza del DUT.
• 05 Controlador táctil — pantalla LCD programable con comunicación RS‑232.

Entrega y servicio

• Manual de instalación y operación (diagramas de cableado, lista de verificación de puesta en marcha).
• Lista de embalaje de exportación y documentos de envío estándar.
• Garantía de 12 meses cubriendo cámara, sistema de refrigeración y controlador; soporte remoto de por vida (condiciones aplicables).
• Plazo estándar: ~20 días laborables para modelos estándar; 30–40 días para configuraciones personalizadas.

Especificaciones técnicas

• Modelos: THV Series (THV‑408, THV‑1000, THV‑1500).
• Interior: acero inoxidable SUS 304.
• Precisión de control: ±0,5 °C; ±2,5% H.R.
• Rango de temperatura: grados A–F hasta −75 °C; alta hasta 100 °C (150/200 °C opcional).
• Rango de humedad: 20–98% H.R. (10–98% / 5–98% con opción de deshumidificador).
• Agitadores compatibles: serie ES (ES‑3 a ES‑100) con fuerzas 3 000–100 000 N y rangos de frecuencia/carga según modelo.
• Controlador: pantalla táctil programable con comunicación RS‑232.
