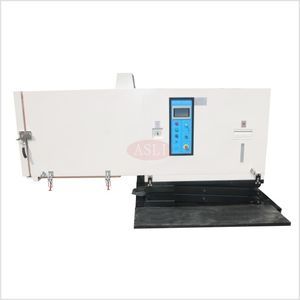

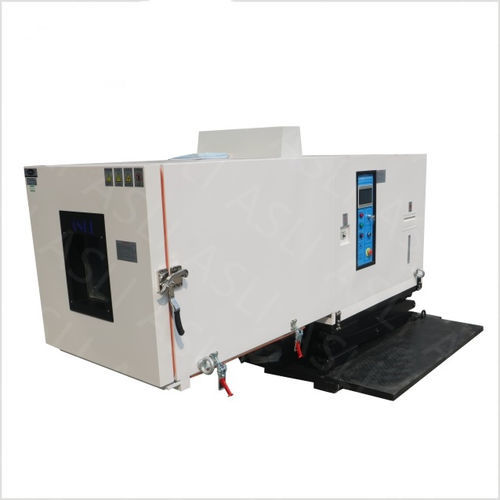

Cámara climática THV series

termostáticade humedadde temperatura

Resumen
El equipo combina una cámara de temperatura y humedad con un banco de vibración electrodinámico para ejecutar pruebas ambientales combinadas sin mover la unidad bajo prueba (DUT). Adecuado para electrónica, componentes automotrices, aeroespacial, telecomunicaciones, transporte y laboratorios de investigación. Certificado CE; garantía 12 meses; plazo estándar: 20 días laborables; soporte técnico remoto de por vida incluido.

Características principales

• Diseño integrado: cámara y refrigeración en una sola unidad con consola independiente para reducir el espacio y simplificar la instalación.
• Grados de temperatura A–F, capacidad de baja temperatura hasta −75 °C y opción de alta temperatura hasta 100 °C (150 °C / 200 °C opcional).
• Interior en acero inoxidable SUS 304, resistente a la corrosión y fácil de limpiar.
• Agitadores serie ES disponibles de 3 000 N a 100 000 N para adaptarse al peso y la fuerza requeridos por el DUT.
• Controlador táctil programable con comunicación RS‑232 para perfiles automatizados.

Especificación de la cámara — Serie THV
Parámetro | THV‑408 (A~F) | THV‑1000 (A~F) | THV‑1500 (A~F)
Dimensión interna An×Al×Pr (mm) | 600 × 850 × 800 | 1000 × 1000 × 1000 | 1500 × 1500 × 1500
Dimensión externa An×Al×Pr (mm) | 850 × 1950 × 2100 | 1300 × 2200 × 2400 | 1800 × 2400 × 3000
Rango de temperatura | Baja: (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Alta: 100 °C (150 °C / 200 °C opcional) | Igual | Igual
Rango de humedad | 20–98% H.R. (10–98% / 5–98% disponible con deshumidificador) | Igual | Igual
Precisión de control | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R.
Velocidad ascendente/descendente | Ascenso: 0,1–3,0 °C/min; Descenso: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional) | Igual | Igual
Dispositivos de protección | Interruptor sin fusible; protección por sobrecarga del compresor; protección por refrigerante alto/bajo; protección por exceso de humedad/temperatura; aviso de fallo; aviso de falta de agua.

Especificación del agitador — Serie ES
Modelo | Fuerza sinusoidal (N) | Fuerza aleatoria (N) | Frecuencia (Hz) | Aceleración (m/s²) | Velocidad (m/s) | Desplazamiento (p‑p) mm | Máx. Carga (kg) | Masa de bobina (kg) | Tamaño bobina (mm)
ES‑3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES‑3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES‑6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES‑6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES‑10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES‑20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES‑30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES‑40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES‑50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES‑60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES‑100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Composición del sistema

• Cámara de prueba: interior SUS 304 con control combinado de temperatura y humedad.
• Refrigeración: compresores Tecumseh (Francia) y Bitzer (Alemania) según configuración.
• Control de humedad: control automático con opción de deshumidificador para pruebas de baja humedad.
• Banco de vibración: agitador ES‑Series seleccionado según masa del DUT y fuerza requerida.
• Controlador táctil: pantalla LCD táctil programable con comunicación RS‑232 para perfiles de prueba.

Normas

• IEC 68‑2‑1 (Frío)
• IEC 68‑2‑2 (Calor seco)
• IEC 68‑2‑3 (Humedad — Estado estacionario)
• IEC 68‑2‑30 (Humedad cíclica)
• IEC 68‑2‑14 (Cambio de temperatura)
• MIL‑STD‑810G / MIL‑STD‑810F (Pruebas ambientales)
• ISO 16750‑3 (Vehículos de carretera — Cargas mecánicas)

Entrega y servicio

• Manual de instalación y operación: documentación de puesta en marcha con esquemas eléctricos y lista de verificación.
• Lista de embalaje de exportación y documentos de envío: documentación de transporte completa incluida factura comercial.
• Garantía 12 meses que cubre cámara, sistema de refrigeración y controlador.
• Plazo estándar: 20 días laborables para modelos estándar; 30–40 días para configuraciones personalizadas.
• Soporte técnico remoto de por vida incluido; puesta en marcha en sitio disponible con coste adicional.

Aplicaciones

• Aviación & Aeroespacial
• Componentes automotrices
• Electrónica & ensamblajes PCB
• Telecomunicaciones
• Transporte & Envíos
• Laboratorios de investigación & universidades
• Organismos de ensayo & certificación
• Empresas de I+D de materiales

Especificaciones técnicas

• Series principales: THV (cámaras combinadas temperatura/humedad integradas para vibración) y ES (agitadores electrodinámicos 3 kN–100 kN).
• Dimensiones internas disponibles: 600×850×800 mm, 1000×1000×1000 mm, 1500×1500×1500 mm.
• Rango de temperatura: +25 °C hasta −75 °C según grado (A–F); alta estándar 100 °C (150 °C / 200 °C opcional).
• Rango de humedad: estándar 20–98% H.R.; opciones 10–98% o 5–98% con deshumidificador.
• Precisión de control: ±0,5 °C; ±2,5% H.R.
• Velocidad de rampa: subida 0,1–3,0 °C/min; bajada 0,1–1,0 °C/min (opción mínimo 1,5 °C/min).
• Protecciones: protección compresor, protección refrigerante alto/bajo, alarmas de exceso de humedad/temperatura, aviso de fallo y falta de agua.
• Agitadores ES: fuerzas sinusoidales/aleatorias 3 000 N a 100 000 N; frecuencias 3–3500 Hz según modelo; aceleraciones hasta 1000 m/s².
• Controlador: pantalla táctil programable con comunicación RS‑232 para perfiles automáticos.
