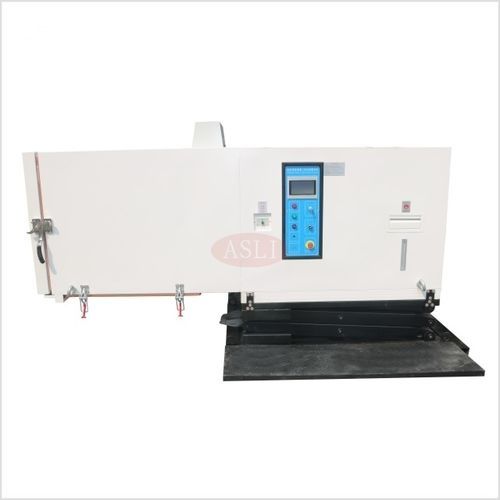

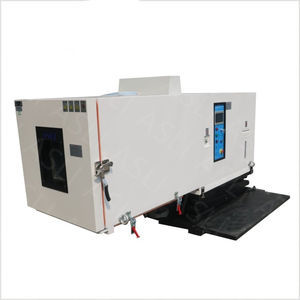

Cámara de pruebas termostática THV series

climáticade humedadde temperatura

Descripción general
La serie THV es una cámara de ensayo ambiental combinada que integra pruebas de temperatura, humedad y vibración en una única solución. Al someter los DUT a perfiles ambientales controlados y acelerados, el sistema entrega datos representativos de rendimiento y fallo en ciclos de ensayo reducidos. Aplicaciones típicas: componentes para motores y transporte ferroviario, electrónica y otros sectores que requieren ensayos de estrés ambiental integrados.

Características clave

• Integración: Cámara y refrigeración combinadas con consola independiente para reducir la huella y simplificar la instalación.
• Cobertura: Seis grados de temperatura (A–F) hasta −75 °C; rangos de alta temperatura opcionales 150 °C o 200 °C.
• Interior: Interior en acero inoxidable SUS 304 para resistencia a la corrosión y rendimiento de humedad repetible.
• Opciones de agitador: Agitadores electrodinámicos ES-Series de 3 000 N a 100 000 N para adaptarse a la masa y requisitos de fuerza del DUT.
• Control: Controlador táctil LCD programable con comunicación RS-232 para gestión de perfiles e intercambio de datos.

Especificación de la cámara — THV Series
Modelos: THV-408 (A~F), THV-1000 (A~F), THV-1500 (A~F)
Dimensiones internas An×Al×Pr (mm): 600×850×800 — 1000×1000×1000 — 1500×1500×1500
Dimensiones externas An×Al×Pr (mm): 850×1950×2100 — 1300×2200×2400 — 1800×2400×3000
Rango de temperatura: Grados bajos A–F: 25 °C / 0 °C / −20 °C / −40 °C / −60 °C / −70/−75 °C; Altas: hasta 100 °C (150 °C / 200 °C opcional)
Rango de humedad: 20–98 % H.R. (10–98 % o 5–98 % disponible con deshumidificador)
Precisión y uniformidad de control: ±0,5 °C; ±2,5 % H.R. — Uniformidad ≤ ±2 °C; ±3 % H.R.
Velocidades de cambio de temperatura: Subida 0,1–3,0 °C/min; Bajada 0,1–1,0 °C/min (min. 1,5 °C/min opcional)
Protecciones: Interruptor sin fusible, protección por sobrecarga del compresor, protección refrigerante alto/bajo, protección por exceso de humedad y temperatura, avisos de fallo y advertencia de almacenamiento de agua

Especificación del agitador combinado — ES Series
Modelo | Fuerza sinusoidal (N) | Fuerza aleatoria (N) | Frecuencia (Hz) | Aceleración (m/s²) | Velocidad (m/s) | Desplazamiento (pp) mm | Carga máx. (kg) | Masa bobina (kg) | Tamaño bobina (mm)
ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Sistema y composición

• Cámara de ensayo con interior SUS 304 y control integrado de temperatura/humedad.
• Unidades de refrigeración (Tecumseh, Francia; Bitzer/Bizer, Alemania).
• Control de humedad con deshumidificador opcional para pruebas de baja humedad.
• Banco de vibración electrodinámico (ES-Series) ajustado a los requisitos del DUT.
• Controlador táctil LCD programable con interfaz RS-232.

Normas

• IEC 68-2-1 (Frío)
• IEC 68-2-2 (Calor seco)
• IEC 68-2-3 (Calor húmedo — Estado estable)
• IEC 68-2-30 (Calor húmedo — Cíclico)
• IEC 68-2-14 (Cambio de temperatura)
• MIL-STD-810G / MIL-STD-810F (Ensayo ambiental)
• ISO 16750-3 (Vehículos — Cargas mecánicas)

Aplicaciones

• Aviación y aeroespacial
• Componentes automotrices
• Electrónica y conjuntos PCB
• Telecomunicaciones
• Transporte marítimo, ferroviario y logística
• Laboratorios universitarios y de investigación
• Organismos de ensayo y certificación
• Empresas de I+D de materiales

Entregables y servicio

• Manual de instalación y operación con diagramas de cableado y checklist de arranque.
• Lista de embalaje de exportación y documentación de envío.
• Garantía de 12 meses que cubre cámara, sistema de refrigeración y controlador.
• Plazo estándar: ~20 días hábiles; 30–40 días para configuraciones personalizadas.
• Soporte técnico remoto de por vida; puesta en marcha in situ disponible con coste adicional.

Preguntas frecuentes

• ¿La cámara puede operar en temperatura y humedad sin vibración? — Sí, la cámara funciona de forma independiente; la vibración se puede añadir al realizar el pedido.
• ¿Se puede personalizar el tamaño de la cámara? — Sí; tamaños internos estándar: THV-408, THV-1000, THV-1500; dimensiones personalizadas disponibles.
• ¿Qué garantía se incluye? — 12 meses de garantía y soporte técnico remoto de por vida.

Especificaciones técnicas

• Modelo / Serie: THV Series (Temperature Humidity Vibration Combined Test Chamber).
• Tamaños internos estándar: 600×850×800 mm (THV-408); 1000×1000×1000 mm (THV-1000); 1500×1500×1500 mm (THV-1500).
• Tamaños externos (aprox.): 850×1950×2100 mm (THV-408); 1300×2200×2400 mm (THV-1000); 1800×2400×3000 mm (THV-1500).
• Rango de temperatura: grados A–F hasta −75 °C; altas hasta 100 °C (150/200 °C opcional).
• Rango de humedad: estándar 20–98 % H.R.; 10–98 % o 5–98 % disponible con deshumidificador.
• Precisión de control: ±0,5 °C; ±2,5 % H.R.; uniformidad ≤ ±2 °C; ±3 % H.R.
• Velocidades térmicas: subida 0,1–3,0 °C/min; bajada 0,1–1,0 °C/min (1,5 °C/min opcional).
• Rango de agitadores: ES-Series de 3 000 N a 100 000 N; frecuencias típicas 3–3500 / 3–2500 Hz según modelo.
• Parámetros clave del agitador: aceleración hasta 1000 m/s²; velocidades hasta ~1.8 m/s; desplazamientos hasta 51 mm p-p; cargas DUT máx. desde ~100 kg hasta 1000 kg según modelo.
• Material interior: SUS 304 acero inoxidable.
• Incluye: manual de instalación, lista de embalaje, garantía 12 meses, soporte remoto de por vida.
• Plazo: ~20 días hábiles (estándar); 30–40 días para construcciones personalizadas.
