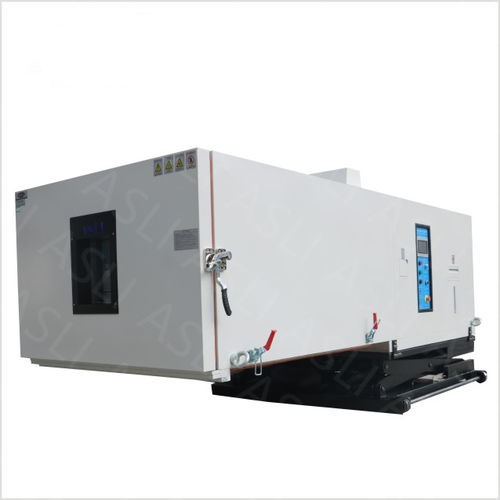

Cámara climática THV series

termostáticade humedadde temperatura

Resumen
La serie THV proporciona control combinado de temperatura y humedad con vibración electrodinámica integrada para ensayos ambientales combinados. Plazo térmico hasta −75 °C y hasta 100 °C (150 °C / 200 °C opcional); control de humedad disponible desde 5–98% H.R. Diseñada para aviación, aeroespacial, automoción, electrónica, telecomunicaciones, petróleo, química y laboratorios de I+D para evaluar componentes, conjuntos y materiales bajo esfuerzos térmicos, higrométricos y vibratorios.

Descripción
Solución combinada de temperatura-humedad-vibración que integra una cámara ambiental THV con un agitador electrodinámico serie ES. El diseño integrado reduce manipulación de muestras y permite perfiles de prueba combinados reproducibles y pruebas de calificación acelerada.

Especificación de la cámara — Serie THV
Parámetro | THV-408 (A–F) | THV-1000 (A–F) | THV-1500 (A–F)
Dimensión interna An×Al×Pr (mm) | 600 × 850 × 800 | 1000 × 1000 × 1000 | 1500 × 1500 × 1500
Dimensión externa An×Al×Pr (mm) | 850 × 1950 × 2100 | 1300 × 2200 × 2400 | 1800 × 2400 × 3000
Rango de temperatura | Bajo: (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Alto: 100 °C (150 °C / 200 °C opcional) | Bajo: (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Alto: 100 °C (150 °C / 200 °C opcional) | Bajo: (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Alto: 100 °C (150 °C / 200 °C opcional)
Rango de humedad | 20–98% H.R.; 10–98% / 5–98% disponible con deshumidificador | 20–98% H.R.; 10–98% / 5–98% disponible con deshumidificador | 20–98% H.R.; 10–98% / 5–98% disponible con deshumidificador
Precisión de control | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R.
Velocidad ascendente/descendente | Subida: 0,1–3,0 °C/min; Bajada: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional) | Subida: 0,1–3,0 °C/min; Bajada: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional) | Subida: 0,1–3,0 °C/min; Bajada: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional)
Dispositivos de protección | Interruptor sin fusibles; protección por sobrecarga del compresor; detección voltaje refrigerante alto/bajo; alarmas por exceso de humedad/temperatura; advertencia de fallo y falta de agua. | Interruptor sin fusibles; protección por sobrecarga del compresor; detección voltaje refrigerante alto/bajo; alarmas por exceso de humedad/temperatura; advertencia de fallo y falta de agua. | Interruptor sin fusibles; protección por sobrecarga del compresor; detección voltaje refrigerante alto/bajo; alarmas por exceso de humedad/temperatura; advertencia de fallo y falta de agua.

Especificaciones del agitador combinado — Serie ES
Modelo | Fuerza sinusoidal (N) | Fuerza aleatoria (N) | Frecuencia (Hz) | Aceleración (m/s²) | Velocidad (m/s) | Desplazamiento (pp) mm | Máx. Carga (kg) | Masa bobina (kg) | Tamaño bobina (mm)
ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Características

• Integración: cámara y refrigeración en una unidad con consola independiente para reducir espacio y facilitar instalación.
• Cobertura: seis grados de temperatura (A–F) hasta −75 °C para cumplir varios estándares de ensayo.
• Construcción: interior en acero inoxidable SUS 304 para resistencia a la corrosión y estabilidad en ciclos de humedad.
• Flexibilidad: agitadores ES desde 3.000 N hasta 100.000 N para adaptarse al peso del DUT y fuerza requerida.

Normas

• IEC 68-2-1 (Frío)
• IEC 68-2-2 (Calor seco)
• IEC 68-2-3 (Humedad — Estado estable)
• IEC 68-2-30 (Humedad — Cíclica)
• IEC 68-2-14 (Cambio de temperatura)
• MIL-STD-810G / MIL-STD-810F (Ensayo ambiental)
• ISO 16750-3 (Vehículos — Cargas mecánicas)

Sistema y componentes

• Cámara de ensayo: interior en SUS 304 con control combinado de temperatura y humedad.
• Refrigeración: compresores Tecumseh y Bitzer disponibles.
• Control de humedad: regulación automática; deshumidificador opcional para ensayos de baja humedad.
• Banco de vibración: agitador electrodinámico serie ES seleccionado según masa y fuerza requerida del DUT.
• Controlador: pantalla táctil LCD programable con comunicación RS-232 para perfiles de prueba y transferencia de datos.

Entregables y servicio

• Manual de instalación y operación con esquemas de conexión y check-list de puesta en marcha.
• Lista de embalaje para exportación y documentos de envío (factura comercial, certificados si procede).
• Garantía de 12 meses que cubre cámara, sistema frigorífico y controlador.
• Plazo estándar: 20 días laborables (30–40 días laborables para configuraciones personalizadas).
• Soporte técnico remoto de por vida incluido.

Características técnicas

• Modelos THV: THV-408, THV-1000, THV-1500.
• Rango de temperatura: hasta −75 °C (grados A–F); alta temperatura estándar 100 °C (150 °C / 200 °C opcionales).
• Rango de humedad: 20–98% H.R. (10–98% / 5–98% con deshumidificador opcional).
• Precisión de control: ±0,5 °C; ±2,5% H.R.
• Tasas de rampa: subida 0,1–3,0 °C/min; bajada 0,1–1,0 °C/min (1,5 °C/min opcional).
• Interior: acero inoxidable SUS 304.
• Protecciones: protecciones compresor, detección de refrigerante, alarmas de exceso de temperatura/humedad y falta de agua.
• Agitadores ES disponibles desde 3.000 N hasta 100.000 N según modelo.
• Controlador: pantalla táctil programable con interfaz RS-232.
