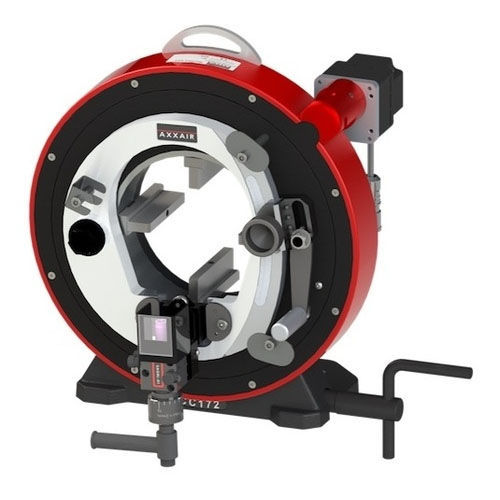

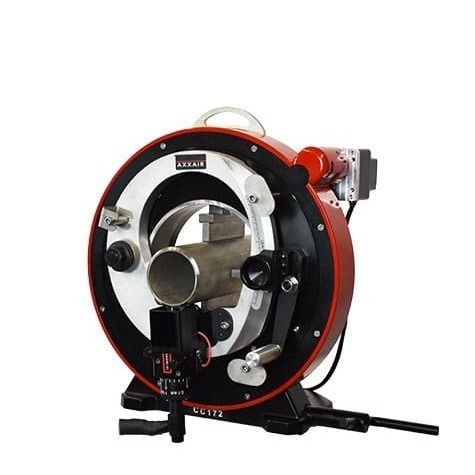

Máquina de soldadura orbital TIG SX172 series

automáticapara tuberíaspara acero al carbono

Datos clave
RANGO Ø TUBO: 0,625–6,625" / 16–173 mm
SISTEMA DE REFRIGERACIÓN: Aire o agua
FUNCIONES: Soldadura orbital TIG por fusión o fusión + alambre

Descripción general
El sistema de soldadura orbital para prefabricación SX172 está diseñado para el ensamblaje preciso y repetible de tubos antes de su instalación in situ. Mediante soldadura TIG orbital por fusión o por fusión + alambre, proporciona soldaduras consistentes en acero inoxidable, acero al carbono y aleaciones especiales. Alimentada por fuentes de soldadura SAXX, la SX172 facilita la prefabricación en taller y puede adaptarse rápidamente a corte orbital o biselado, reduciendo el espacio ocupado y los tiempos de producción.

Ventajas del producto

• Soldadura TIG orbital por fusión o fusión + alambre para perfiles de soldadura repetibles y consistentes
• Posicionamiento axial preciso del electrodo y del tubo para un alineado exacto de la unión
• Ajuste micrométrico de la distancia de arco sin herramientas especiales para un control óptimo
• Seguimiento mecánico del diámetro exterior para mantener la distancia electrodo‑tubo y compensar la ovalización
• Sujeción concéntrica que minimiza la deformación del tubo durante la soldadura
• Rotación orbital automática para penetración uniforme y homogeneidad de la soldadura
• Mordazas de acero inoxidable para evitar la contaminación y proteger las superficies internas
• Apto para acero inoxidable, acero al carbono y aleaciones especiales en múltiples industrias
• Alimentada por fuentes SAXX para funcionamiento automatizado y fiable
• 1 máquina — 3 aplicaciones: soldadura, corte y biselado con cambio rápido mediante dos tornillos de ajuste
• Ideal para prefabricación en taller para reducir el tiempo de soldadura in situ y riesgos de instalación

Tabla de especificaciones (Refrigerado por aire vs Refrigerado por agua)
DESCRIPCIÓN | SX172 Refrigerado por aire | SX172 Refrigerado por agua
Potencia | Aire | Agua
N.º de referencia | SX172-A | SX172-E
Rango de sujeción de tubos | 0.625 – 6.625" / 16 – 173 mm | 0.625 – 6.625" / 16 – 173 mm
Ciclo de trabajo 100% | 100 A | 200 A
Diámetro del electrodo | 1/16" o 3/32" / 1,6 o 2,4 mm | 1/16" o 3/32" / 1,6 o 2,4 mm
Sistema de refrigeración | No | Sí
Temp. máxima de funcionamiento | 40 °C / 104 °F | 40 °C / 104 °F
Radiación acústica máx. | < 70 dB | < 70 dB
Peso unitario | 52 kg / 115 lbs | 52 kg / 115 lbs

Características técnicas / especificaciones

• Modelo: SX172
• Rango Ø tubo: 0.625–6.625" (16–173 mm)
• Funciones: Soldadura orbital TIG por fusión o fusión + alambre
• Refrigeración: aire (SX172-A) o agua (SX172-E)
• Referencias: SX172-A (aire), SX172-E (agua)
• Ciclo de trabajo 100%: 100 A (aire), 200 A (agua)
• Diámetro de electrodo: 1/16" o 3/32" (1,6 o 2,4 mm)
• Temp. máxima: 40 °C / 104 °F
• Nivel acústico máx.: < 70 dB
• Peso: 52 kg / 115 lbs
• Aplicaciones: prefabricación de tuberías; posibilidad de conversión a corte orbital o biselado; integración con fuentes SAXX
