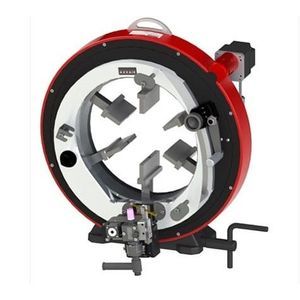

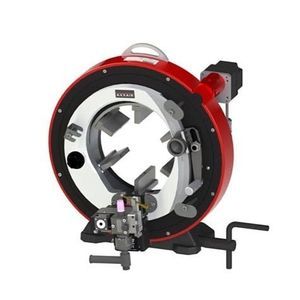

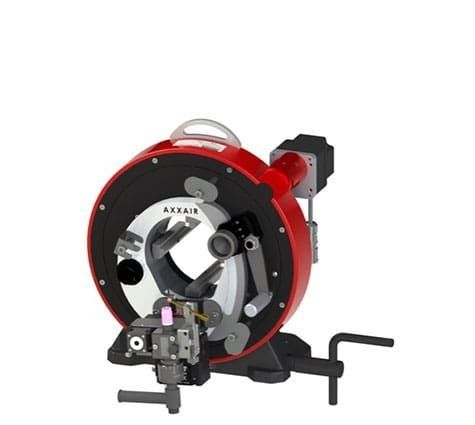

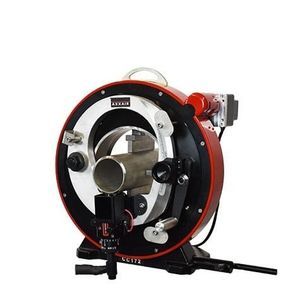

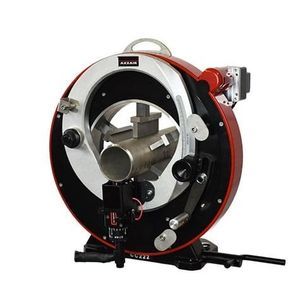

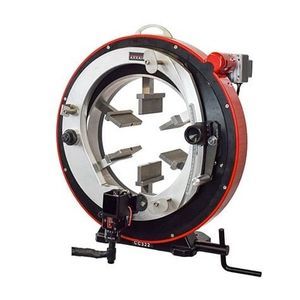

Máquina de soldadura orbital TIG SX122 AVC / OSC

automáticapara tuberíaspara acero inoxidable

Resumen
La SX122 AVC / OSC es una máquina de soldadura orbital TIG para prefabricación, diseñada para obtener soldaduras de alta precisión y repetibles en conjuntos de tubos. El control de tensión de arco (AVC) y la oscilación (OSC) estabilizan la longitud del arco y permiten soldaduras multipase controladas en aceros y aleaciones exóticas. Sistema pensado para taller, compatible con fuentes SAXX-210 AVC/OSC y SAXX-300 AVC/OSC, reduciendo trabajos in situ y errores de montaje.

Datos clave

• DESCRIPCIÓN: Sistema SX122 AVC / OSC
• N.º de pieza: SX122-NAOF
• Rango Ø ext.: 0,5″–4,5″ / 12–119 mm
• Sistema de refrigeración: Refrigeración por agua
• Funciones: Soldadura TIG orbital con AVC / OSC

Ventajas del producto

• Soldadura TIG orbital con AVC / OSC para control preciso del arco y calidad constante
• Control de tensión de arco (AVC) que mantiene automáticamente la distancia electrodo-tubo
• Sistema de oscilación (OSC) para soldadura multipase controlada y perfiles uniformes
• Adecuado para tubos de pared gruesa hasta 12,7 mm (0,5″)
• Desplazamiento axial motorizado ±10 mm (0,39″) para posicionamiento preciso del electrodo
• Sujeción concéntrica que minimiza la deformación y asegura alineación
• Rotación orbital automática para penetración uniforme en toda la circunferencia
• Mordazas en acero inoxidable que protegen superficies internas y evitan contaminación
• Compatible con aceros y aleaciones exóticas, incluido acero inoxidable
• Alimentado por fuentes SAXX (SAXX-210 AVC/OSC o SAXX-300 AVC/OSC) para prefabricación fiable
• Multifunción: soldadura, corte y biselado con cambio rápido mediante dos tornillos de ajuste
• Diseñado para prefabricación en taller para reducir trabajo in situ, tiempo de instalación y retrabajos

¿Qué es AVC/OSC?
Control motorizado de tensión de arco: AVC
El AVC ajusta automáticamente la tensión del arco para mantener una distancia constante entre electrodo y tubo durante la soldadura. Es esencial en soldadura orbital TIG multipase para conservar la altura del arco y evitar el contacto con el baño de fusión.

Las dos aplicaciones más comunes:

• Cuando no se desea medir mecánicamente el diámetro exterior: AVC ofrece seguimiento sin contacto, más preciso y rápido que un sistema mecánico.
• Al soldar con alambre de aportación y variaciones en la deposición bajo el electrodo: AVC evita que el electrodo toque el baño.

Soldadura TIG orbital con AVC + OSC + alambre
La soldadura mecanizada multipase combina AVC, oscilación de antorcha y alimentación de alambre para rellenar juntas biseladas en tubos de pared gruesa. Secuencias típicas: raíz, una o más pasadas de relleno y pasada de acabado. La oscilación mejora la eficiencia de depósito y la fusión uniforme a ambos lados de la junta.

Vídeos
Vídeo del producto que demuestra soldadura TIG orbital multipase con el sistema AVC/OSC de AXXAIR.

Especificaciones técnicas

• Modelo: Sistema SX122 AVC / OSC
• N.º de pieza: SX122-NAOF
• Rango Ø ext.: 0,5 – 4,5″ / 12 – 119 mm
• Ciclo de trabajo 100%: 200 A
• Diámetro de electrodo: 1/16″ o 3/32″ (1,6 o 2,4 mm)
• Refrigeración: Por agua
• Temperatura máxima de funcionamiento: 40 °C / 104 °F
• Radiación acústica máxima: < 70 dB
• Peso unitario: 46 kg / 101 lbs
• Desplazamiento axial motorizado (OSC): ±10 mm (0,39″)
• Sujeción concéntrica, rotación orbital automática, mordazas inox
• Compatible con aceros y aleaciones exóticas
