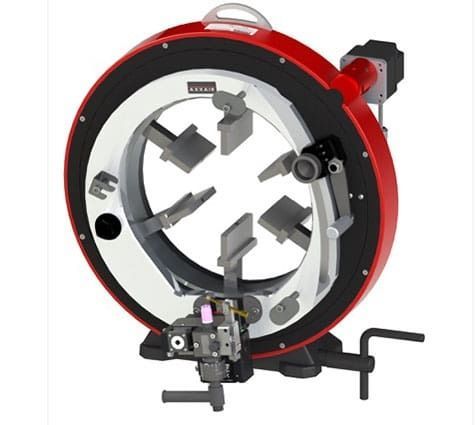

Máquina de soldadura orbital TIG SX322 AVC / OSC

automáticapara gran diámetropara tuberías

Descripción
La SX322 AVC / OSC es una máquina de soldadura TIG orbital diseñada para la prefabricación de tubos de gran diámetro donde la repetibilidad y la integridad de la soldadura son críticas. El control de tensión de arco (AVC) y la oscilación (OSC) proporcionan condiciones de arco estables, posicionamiento preciso del electrodo y soldaduras multipaso uniformes. La unidad es compatible con fuentes SAXX y puede reconfigurarse para corte o biselado orbital en taller.

Datos clave

• Rango Ø tubo: 141–328 mm (5,563–12,750 in)
• Espesor aplicable: hasta 12,7 mm (0,5 in)
• Refrigeración: por agua
• Funciones: Soldadura TIG orbital con AVC / OSC; cambio rápido para corte y biselado
• Barrido axial motorizado: ±10 mm (0,39 in)
• Diámetros de electrodo: 1,6 mm o 2,4 mm (1/16" o 3/32")

Ventajas del producto

• Control de arco consistente mediante AVC para gestionar automáticamente la distancia electrodo–tubo
• OSC controlado para perfiles de cordón uniformes en multipasos
• Sujeción concéntrica que minimiza la deformación y garantiza alineación
• Mordazas de acero inoxidable que protegen las superficies internas
• Rotación orbital automática para penetración uniforme en toda la circunferencia
• Máquina única para soldadura, corte y biselado con cambio rápido
• Compatible con aceros habituales y aleaciones exóticas

¿Qué es AVC/OSC?
Control motorizado de tensión de arco (AVC)
AVC mantiene la distancia electrodo–tubo constante ajustando automáticamente la tensión de arco durante la soldadura, esencial en procesos TIG orbitales multipaso para evitar el contacto con el baño de fusión y garantizar resultados reproducibles.

Aplicaciones típicas

• Cuando no se desea medir mecánicamente el diámetro exterior: AVC no requiere contacto mecánico y ofrece un seguimiento más preciso y rápido que rodillos mecánicos.
• Al soldar con hilo de aporte y variar la tasa de depósito: AVC evita que la antorcha toque el baño de fusión durante las pasadas.

Soldadura TIG orbital con AVC + OSC + alambre
El proceso mecanizado combina AVC, oscilación de antorcha y alimentación de alambre para rellenar juntas biseladas en tubos de pared gruesa (raíz, relleno, capa) manteniendo una fusión uniforme y un depósito constante alrededor de la junta.

Especificaciones técnicas

• Descripción: Sistema SX322 AVC / OSC
• Ref. producto: SX322-NAOF
• Rango de diámetro: 141–328 mm (5,563–12,750 in)
• Ciclo de trabajo 100%: 200 A
• Diámetro de electrodo: 1,6 o 2,4 mm (1/16" o 3/32")
• Refrigeración: agua
• Temp. máxima de operación: 40 °C (104 °F)
• Emisión acústica máxima: < 70 dB
• Peso unitario: 74 kg (163 lb)
