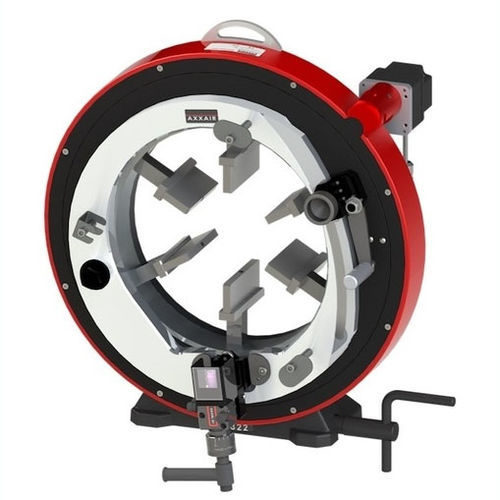

Máquina de soldadura orbital TIG SX322 series

automáticapara tuberíasintegrada

Descripción general
La SX322 es una máquina de soldadura orbital para prefabricación, diseñada para la fabricación de tubos de gran diámetro donde se requiere geometría de junta repetible y control del perfil de soldadura. Realiza soldadura TIG orbital por fusión o por fusión + alambre en aceros, aceros inoxidables y aleaciones exóticas, y funciona con las fuentes de alimentación SAXX. Optimizada para la prefabricación en taller, la SX322 se puede reconfigurar rápidamente para corte orbital o biselado y cubrir así el flujo completo de procesamiento de tubos.

Datos clave

• RANGO DE DIÁMETRO EXTERIOR: 5.563″–12.750″ (141–328 mm)
• REFRIGERACIÓN: Refrigerado por aire (SX322-A) o por agua (SX322-E)
• FUNCIONES: Soldadura TIG orbital por fusión o fusión + alambre; reconfigurable para corte orbital y biselado

Ventajas del producto

• Soldadura TIG orbital (fusión o fusión + alambre) para soldaduras consistentes y repetibles
• Ajuste axial de electrodo y tubo para un alineamiento preciso de la junta
• Ajuste micrométrico de la distancia de arco sin utillaje especial para un control fino
• Seguimiento mecánico del diámetro exterior para compensar la ovalización y mantener la distancia electrodo-tubo
• Sistema de sujeción concéntrico con mordazas de acero inoxidable para minimizar deformaciones y contaminación
• Rotación orbital automática para penetración y aspecto de soldadura uniformes
• Capacidad multiproceso (soldadura, corte, biselado) con cambio rápido mediante dos tornillos de ajuste
• Compatible con fuentes de alimentación SAXX para ciclos de soldadura automatizados
• Idónea para prefabricación en taller para reducir tiempo de soldadura in situ y riesgos de instalación

Tabla de especificaciones
DESCRIPCIÓN — SX322 Refrigerado por aire — SX322 Refrigerado por agua
Potencia — Refrigerado por aire — Refrigerado por agua
N.º de referencia — SX322-A — SX322-E
Rango de bloqueo de tubos — 5,563 – 12,750" / 141 – 328 mm — 5,563 – 12,750" / 141 – 328 mm
Ciclo de trabajo 100% — 100 A — 200 A
Diámetro del electrodo — 1/16" o 3/32" / 1,6 o 2,4 mm — 1/16" o 3/32" / 1,6 o 2,4 mm
Sistema de refrigeración (integrado) — No — Sí
Temp. máxima de funcionamiento — 40 °C / 104 °F — 40 °C / 104 °F
Radiación acústica máxima — < 70 dB — < 70 dB
Peso unidad — 73 kg / 161 libras — 73 kg / 161 libras

Características / Especificaciones técnicas

• Modelo: SX322
• Rango de diámetro exterior: 5.563″–12.750″ (141–328 mm)
• Opciones de refrigeración: aire (SX322-A) o agua (SX322-E)
• Funciones: soldadura TIG orbital por fusión o fusión + alambre; reconfigurable para corte orbital y biselado
• Referencias: SX322-A (aire), SX322-E (agua)
• Ciclo de trabajo 100%: 100 A (aire), 200 A (agua)
• Diámetro de electrodo: 1/16" o 3/32" (1,6 mm o 2,4 mm)
• Temp. máx. de uso: 40 °C / 104 °F
• Nivel acústico: < 70 dB
• Peso unitario: 73 kg
• Sistema de sujeción concéntrico y mordazas inox para minimizar deformación y contaminación
• Ajuste micrométrico del arco y ajuste axial para tolerancia de posicionamiento ±5 mm
• Seguimiento mecánico del diámetro exterior para mantener la distancia electrodo-tubo
