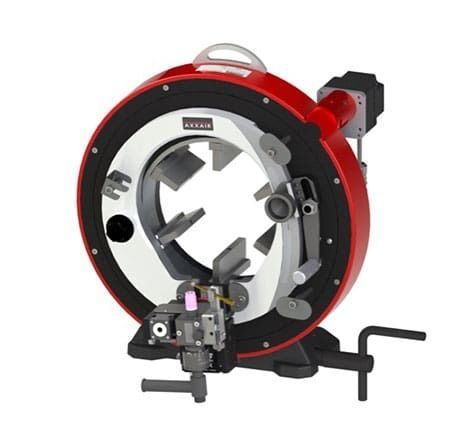

Máquina de soldadura orbital TIG SX222 AVC / OSC

automáticapara tuberíaspara acero inoxidable

Resumen
La SX‑222 AVC/OSC es una máquina de soldadura TIG orbital para prefabricación, diseñada para la fabricación de tubos de diámetro medio donde la precisión y la repetibilidad del soldado son críticas. Equipada con control de tensión de arco (AVC) y oscilación (OSC), garantiza arco estable, posicionamiento preciso del electrodo y soldaduras multipase consistentes incluso en paredes exigentes.

Especificaciones principales
RANGO DIÁMETRO EXTERIOR: 2.375–8.625" / 55–228 mm
SISTEMA DE REFRIGERACIÓN: Refrigeración por agua
FUNCIONES: Soldadura TIG orbital con AVC / OSC

Descripción
Impulsada por las fuentes de alimentación SAXX (SAXX‑210 AVC/OSC o SAXX‑300 AVC/OSC), la SX‑222 ofrece una solución completa de soldadura TIG orbital para prefabricación en taller. Su diseño modular permite una conversión rápida a corte orbital o biselado, aportando flexibilidad en líneas de producción industriales.

Ventajas del producto

• Soldadura TIG orbital con AVC / OSC para control preciso del arco y calidad de soldadura repetible
• Control de tensión de arco (AVC) mantiene automáticamente la distancia electrodo‑tubo durante la soldadura
• Sistema de oscilación (OSC) permite soldadura multipase controlada y perfiles de cordón uniformes
• Apto para tubos de pared gruesa hasta 12,7 mm (0,5") para aplicaciones industriales exigentes
• Desplazamiento axial motorizado ±10 mm (0,39") para posicionamiento preciso del electrodo
• Sujeción concéntrica que minimiza la deformación y asegura alineación
• Rotación orbital automática para penetración uniforme alrededor de la circunferencia
• Mordazas de acero inoxidable para evitar contaminación y proteger superficies internas
• Compatible con aceros y aleaciones exóticas, incluidos acero inoxidable y materiales de alta pureza
• Equipada para fuentes SAXX para soldadura automatizada fiable
• 1 máquina – 3 aplicaciones: soldadura, corte y biselado con cambio rápido
• Diseñada para prefabricación en taller reduciendo trabajo in situ, tiempo de instalación y retrabajos

¿Qué es AVC/OSC?
Control motorizado de tensión de arco: AVC
El AVC monitoriza y ajusta la distancia entre electrodo y tubo controlando la tensión del arco. Mantiene la altura de arco de forma automática durante la soldadura, esencial en procesos TIG orbital multipase para evitar el contacto de la antorcha con el baño de fusión.

Las dos aplicaciones más comunes

• Cuando no se desea medir mecánicamente el diámetro exterior: el AVC funciona sin contacto y su sensor es más preciso y sensible que el seguimiento mecánico.
• Cuando se suelda con alambre de aportación y la deposición bajo el electrodo no está perfectamente controlada: el AVC evita que el electrodo toque el baño de fusión manteniendo la altura de arco correcta.

Aplicaciones (AVC + OSC + alambre)
La soldadura mecanizada multipase combina AVC, oscilación de la antorcha y aporte de alambre para rellenar juntas biseladas en tubos de pared gruesa. El sistema soporta pasadas de raíz, relleno y acabado con oscilación controlada para una deposición eficiente y fusión consistente en ambos lados de la junta.

Recursos
Folleto del producto y manual de usuario disponibles para instalación, operación y mantenimiento (ver recursos en la página del producto).

Especificaciones técnicas

• DESCRIPCIÓN: Sistema SX222 AVC / OSC
• N.º de referencia: SX222-NAOF
• Modelo: SX222
• Rango de diámetro: 2.375 – 8.625" / 55 – 228 mm
• Ciclo de trabajo 100%: 200 A
• Diámetro electrodo: 1/16" o 3/32" (1,6 o 2,4 mm)
• Refrigeración: Refrigeración por agua
• Temp. máxima de operación: 40 °C / 104 °F
• Radiación acústica máx.: < 70 dB
• Peso unitario: 61 kg / 134 lb
• Desplazamiento axial motorizado (OSC): ±10 mm (0,39")
• Apto para espesores de pared hasta 12,7 mm (0,5")
• Sujeción concéntrica y mordazas inox
• Rotación orbital automática
• Compatible con aceros y aleaciones especiales
