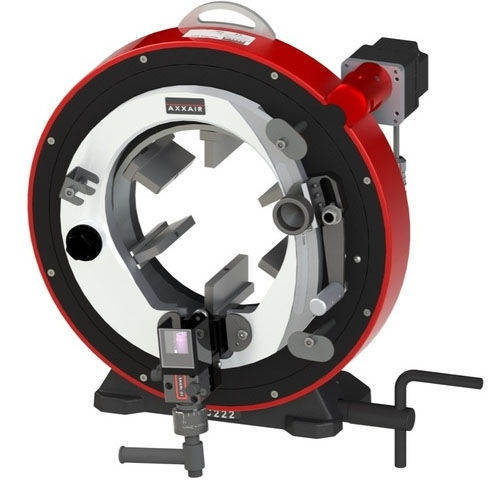

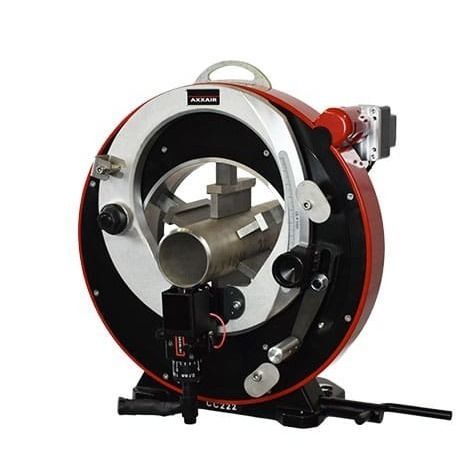

Máquina de soldadura orbital TIG SX222 series

automáticapara tuberíaspara acero

Resumen
La máquina de soldadura orbital TIG SX222 está diseñada para la prefabricación en taller de tubos de diámetro medio. Admite procesos de fusión y fusión + alambre y puede convertirse para corte orbital o biselado mediante kits de conversión. Es compatible con aceros y aleaciones exóticas y con las fuentes de alimentación SAXX.

Datos clave

• RANGO DE DIÁMETRO EXTERIOR: 2.375–8.625" / 55–228 mm
• SISTEMA DE ENFRIAMIENTO: Refrigeración por aire (SX222-A) o por agua (SX222-E)
• FUNCIONES: Soldadura TIG orbital por fusión o fusión + alambre

Detalles del producto
El SX222 permite un soldado TIG orbital controlado con posicionamiento axial preciso del electrodo y del tubo, ajuste micrométrico del espacio de arco y seguimiento mecánico del diámetro exterior para mantener la distancia electrodo-tubo constante. El sistema de sujeción concéntrico y las mordazas de acero inoxidable minimizan la deformación y la contaminación. Los kits de conversión rápidos permiten realizar corte y biselado en taller.

Ventajas del producto

• Soldadura TIG orbital por fusión o fusión + alambre para una calidad repetible de la soldadura
• Posicionamiento axial preciso del electrodo y del tubo para una alineación exacta
• Ajuste micrométrico del espacio de arco sin herramientas especiales
• Seguimiento mecánico del diámetro exterior para compensar la ovalización y mantener la distancia del electrodo
• Sistema de sujeción concéntrico para reducir la deformación del tubo
• Rotación orbital automática para penetración uniforme y resultados consistentes
• Mordazas de acero inoxidable para prevenir la contaminación de las superficies internas
• Compatible con todos los aceros y aleaciones exóticas
• Alimentada por fuentes SAXX para soldadura automatizada y controlada
• Una máquina con tres aplicaciones: soldadura, corte y biselado con cambio rápido
• Optimizada para prefabricación en taller para reducir el tiempo de soldadura in situ y los riesgos de instalación

Tabla de especificaciones (Refrigerado por aire vs Refrigerado por agua)
DESCRIPTION | SX222 Air cooled | SX222 Water cooled
Power | Air cooled | Water cooled
Part No. | SX222-A | SX222-E
Locking tube range | 2.375 – 8.625" / 55 – 228 mm | 2.375 – 8.625" / 55 – 228 mm
100% duty cycle | 100 A | 200 A
Electrode diameter | 1/16" or 3/32" / 1.6 or 2.4 mm | 1/16" or 3/32" / 1.6 or 2.4 mm
Cooling system | No | Yes
Max operating temperature | 40 °C / 104 °F | 40 °C / 104 °F
Max acoustic radiation | < 70 dB | < 70 dB
Unit weight | 59 kg / 130 lbs | 59 kg / 130 lbs

Aplicaciones
Prefabricación en taller de tubos de diámetro medio para industrias que requieren soldaduras de alta pureza o protección anticorrosión; apta para aceros y aleaciones exóticas y para procesos que se benefician de la soldadura orbital TIG automatizada y repetible.

Especificaciones técnicas

• Modelo: SX222 (SX222-A refrigerado por aire, SX222-E refrigerado por agua)
• Rango de diámetro exterior: 2.375–8.625" / 55–228 mm
• Funciones: Soldadura TIG orbital por fusión o fusión + alambre; convertible para corte y biselado
• Ciclo de trabajo 100%: 100 A (aire) / 200 A (agua)
• Diámetro de electrodo: 1/16" o 3/32" (1,6 o 2,4 mm)
• Sistema de refrigeración: aire o agua según modelo
• Temperatura máxima de funcionamiento: 40 °C / 104 °F
• Radiación acústica máxima: < 70 dB
• Peso unitario: 59 kg / 130 lbs
• Características clave: posicionamiento axial electrodo & tubo, ajuste micrométrico del arco, seguimiento mecánico del diámetro, sujeción concéntrica, rotación orbital automática, mordazas inox
