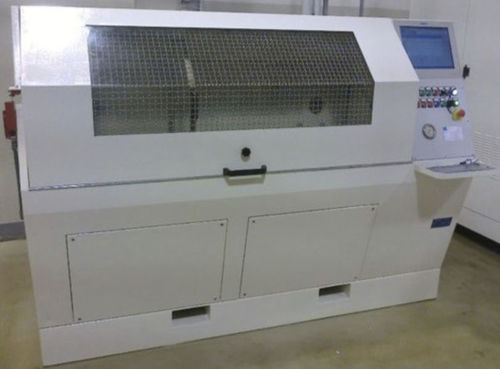

Banco de prueba de rotura B_21472

para ensayo de reventamientoautomáticocontrolado por PC

El banco de ensayos B_21472 está diseñado para ensayos de componentes como tuberías flexibles o rígidas, accesorios, acoplamientos rápidos, válvulas, masas radiantes, etc. El fluido de prueba es aceite hidráulico. La máquina, con las diversas opciones, es capaz de realizar: - pruebas de estallido y/o mantenimiento de la presión; - examen de prueba Mediante un circuito hidráulico, la máquina genera un ciclo de prueba consistente en mantenimiento y rampas de presión controladas de acuerdo con las normas: SAEJ343 - DIN20024 - ISO18869 - ISO1402. El sistema de conexión consta de dos colectores, uno fijo y otro deslizante sobre una guía especial capaz de contener los esfuerzos resultantes de los ensayos de estallido. Distancia máxima entre conexiones de colectores: 1.600 mm. El ciclo de trabajo de la máquina es el siguiente: • Ajuste del ciclo de presión con rampas y fases estacionarias mediante; la inserción de pares de puntos (tiempo-presión); • Fase de llenado y desaireación con indicador visual de caudal; • Mantener la presión; • Explosión de componentes. • Prueba de presión: 3 ÷ 300 bar; • Caudal: 10 l/min; • Colector de Conexión; • Transductor de presión f.s. 400 bares, cl. 0,25% fondo de escala • Imposibilidad de iniciar el ciclo con la puerta abierta; • Cerradura eléctrica de seguridad en la puerta; • Área de prueba con tapas metálicas para absorción de impactos y fugas de fluidos; • Boton de emergencia. • Alimentación: 400 Vac - 50 Hz - 20 kW; • Aire comprimido: 6 bar; • Agua de refrigeración industrial: T≤ 20 °C. • 3200 x 1600 x 1700 mm (ancho, ancho, alto); • Peso de la bancada vacía aproximadamente 1.600 kg.
