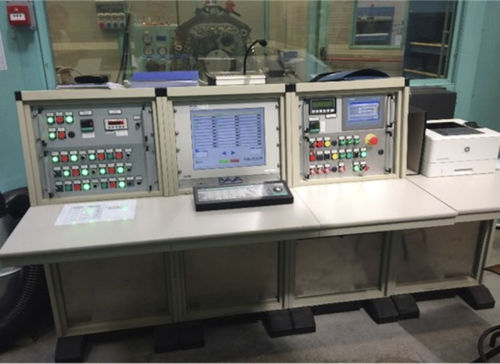

Banco de prueba de fugas B_22384

controlado por ordenadorde cajas de velocidadespara la industria aeronáutica

El banco de pruebas B_22384 está diseñado para realizar varios tipos de pruebas funcionales en transmisiones mecánicas para motores de aeronaves con un rango de rendimiento muy extendido. - Final de fabricación: prueba del correcto montaje, control de los sellos del eje giratorio y caudales de lubricación de los rodamientos - Prensado gbx: comprobación de estanqueidad y fusión de conductos - Flushing: limpieza de conductos y control de caudales de lubricación El banco se inserta en un gabinete insonorizado donde se colocan los GBX sostenidos por carros. Un módulo hidráulico de alta presión permite el arrastre de las transmisiones a las diferentes velocidades de prueba, el módulo de aceite permite acondicionar el aceite de lubricación en términos de caudal, presión, temperatura y grado de filtrado, ajustando e imponiendo continuamente los puntos de funcionamiento para las transmisiones ensayadas. El sistema se completa con: - Sistema DAS (adquisición y registro de datos) basado en NI - Termorregulador con aceite - Planta de filtración y abatimiento - Gabinete insonorizado - Servicio puente grúa - Todos los sistemas suministrados DATOS TÉCNICOS: • ACEITE: MIL L 23699F • VOLUMEN: 300 lt • TEMPERATURA: 20 ÷120 °C [+/- 0,5 °C] • CAUDAL: 0 ÷30 lpm • LÍNEAS DE ACEITE: 3 • PRESIÓN: 1500kPa • VELOCIDAD DE ROTACIÓN 0 ÷4000 rpm [+/- 1] • POTENCIA DE ROTACIÓN 8 kW INSTRUMENTACIÓN: • MEDIDORES DE CAUDAL 0,60 ÷30 lpm 0,45 ÷19 lpm 0,38 ÷11 lpm • SONDAS DE TEMPERATURA termopar TcK (11) • SENSORES DE PRESIÓN -100 /500kPa [+/- 0,04 0-2000 kPa [+/- 0,04 • LEVANTAR DISPOSITIVOS DE SEGURIDAD: • Paneles entrelazados • Botón y módulos de emergencia • Presostatos de seguridad • Termostatos
