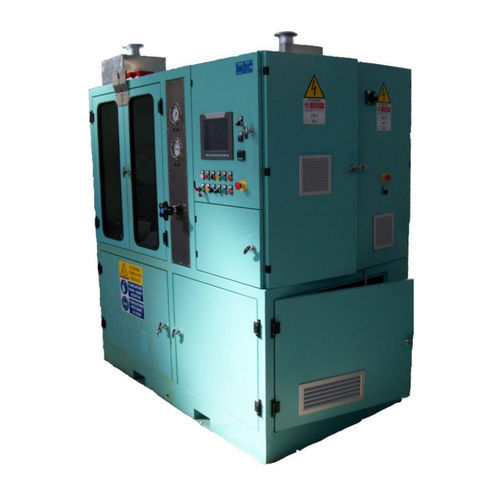

Banco de ensayo de caudal B_21693

automáticocontrolado por PLCpara boquilla

Banco de pruebas para probar boquillas de lubricación. El banco está formado por una estructura metálica con puertas frontales acristaladas, la parte superior para el montaje de las boquillas a ensayar, la parte inferior para el grupo de pesaje y el depósito de recuperación y acondicionamiento de líquidos. El banco de pruebas se completa con la consola DAS y el armario de control. La consola de control e informes incluye todas las funciones de control para la realización del ensayo. • Fluido: Aceite MIL L 23699; • temperatura: 30÷120°C; • presión: 1500 kPa; • caudal: 25 l/min; • Tiempo de medición: 0 ÷ 5 min; • Número máximo de chorros por boquilla: < 8. INSTRUMENTACIÓN: • Presión: f.s. 10 bares, clase 0,05 %; • Caudal: f.s. 25 l/min, clase 0,05%; • Temperatura: sonda PT100, clase AAA; • Peso: 20 kg, precisión de aproximadamente 0,05%. EQUIPO DE SEGURIDAD: • inhibición de la batería del circuito de escape; • Bloquee la puerta del compartimiento de prueba; • pulsador de emergencia; • Interrupción automática de la prueba en caso de rotura, fuga de componentes o mal funcionamiento del banco; • válvula de máxima presión; • Termostato de temperatura máxima.
