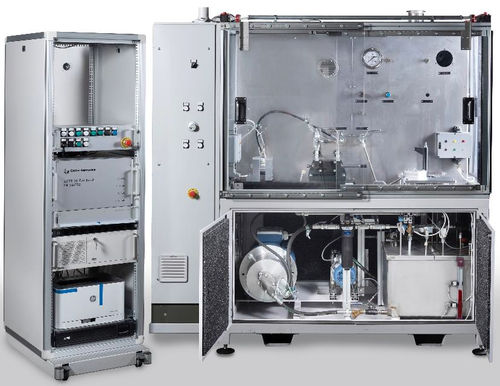

Banco de ensayo de fuerza B_23111

funcionalcontrolado por ordenadorpara actuador

El banco de pruebas B_23111 está diseñado para realizar pruebas de correcto funcionamiento de los servoactuadores de las superficies voladoras: - Prueba de prueba: prueba de sobrepresión del conjunto del actuador - Caudal cero: servocentrado de la válvula de control - Prueba de carga funcional - Medidas de fuga del actuador - Rodaje del actuador - Control del sensor de posición El banco consta de un compartimento de prueba de acceso interbloqueado que alberga el actuador bajo prueba. En dos estaciones diferentes, el actuador se somete a todas las pruebas anteriores. El ciclo de prueba está completamente controlado por PC y requiere periódicamente la confirmación del operador. El compartimento inferior incluye toda la hidráulica necesaria para el funcionamiento y también para el control de la carga hidráulica pasiva (prueba de carga funcional). Una consola, externa al banco, permite un control completo, así como la detección y registro de parámetros funcionales DATOS TÉCNICOS: • ACEITE: MIL H 5606 • VOLUMEN: 60 lt • TEMPERATURA: 35°C [± 5°C] • CAUDAL: 0 ÷ 15 lpm • LÍNEAS DE ACEITE: 2 • PRESIÓN: 300 bar • PRESIÓN DE PRUEBA: 425 bar INSTRUMENTACIÓN: • MEDIDOR DE FLUJO 0.03 ÷ 40 lpm • SONDAS DE TEMPERATURA PT100 (1) • SENSORES DE PRESIÓN 0 ÷ 45 MPa [± 0,04 • CELDA DE CARGA 0 ÷ 500 Kg DISPOSITIVOS DE SEGURIDAD: • Paneles entrelazados • Botón y módulos de emergencia • Presostatos de seguridad • Termostatos de seguridad FUENTE DE ALIMENTACIÓN: • Eléctrico: 15 kW 400V 3F+N+PE • Aire // • Agua 3,5 bares / 1/2" DIMENSIONES Y PESO: • L, p, h: 2000 x 1100 x 2000 mm; • Peso en vacío: ~ 800 kg COLOR: • Gris estándar RAL 7035. NOTA: • Posibilidad de personalización bajo pedido;
