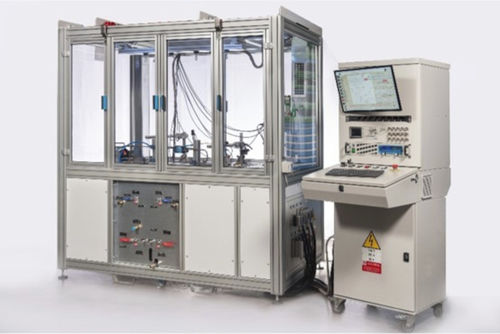

Banco de ensayo de presión B_23034

de funcionamientode potenciafuncional

El banco de pruebas B_23034 prueba las Unidades de Suministro de Combustible (GAC) para motores Diesel y Gasolina. En particular, el banco es un soporte para realizar pruebas de funcionamiento relativas a la bomba eléctrica de combustible y al sensor de nivel. En cuanto a la bomba de combustible, este banco tiene la capacidad de medir el rendimiento hidráulico en términos de caudal/presión y la potencia eléctrica absorbida en términos voltaje de corriente. En cuanto al sensor de nivel, es posible detectar la característica óhmica en función de la altura que asume el flotador. El banco puede trabajar con fluidos de prueba como: • Sepisol®; • Exxsol D60®; • ISOPAR M NAPHTHA®. Las bombas (LIN o PWM) se alimentan a diferentes temperaturas para simular las condiciones de trabajo. Se registran caudal, presión, temperatura, potencia y velocidad. A través del PC Panel es posible controlar: • Caudal, presión, temperatura, potencia y velocidad • Perfil de tiempo de prueba y pasos de prueba DATOS TÉCNICOS: • Presión: 4 bar (máximo) • Caudal: 26 ± 2 lpm (máx.) • Temperatura: <50 ± 2 °C (máx.) INSTRUMENTACIÓN: • Caudalímetros: n° 3, DN8 0 ÷ 26 lpm; precisión ± 0,5% fondo de escala • Sensores de presión: n° 3 relativos, 0 ÷ 12 barg , precisión ± 0,1% fondo de escala; • Sensor de temperatura 0 ÷ 120 ° C, PT100, cl. AAA • Amperímetro: 0 ÷ 40 A, ± 10 V; • Voltímetro: ± 100 Vin, ± 10 Vout; • Ohmetro: 0 ÷ 20 Ohm • Generador de funciones: 0,1 ÷ 5 MHz, ± 20 ppm, 1 kΩ • Alimentación: 0 ÷ 80 V, 0 ÷ 20 A DISPOSITIVOS DE SEGURIDAD: • Inhibición del banco de circuito descargado; • Enclavamiento en la puerta del compartimiento de prueba; • Pulsador de seta de emergencia;
