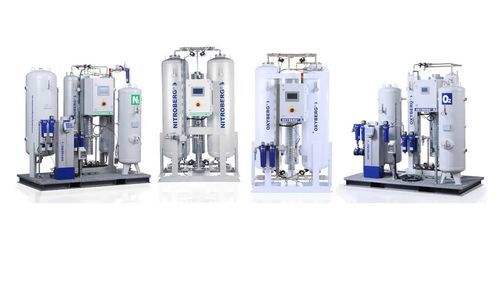

Generador de oxígeno y nitrógeno para aplicaciones de alta pureza NITROBERG® / OXYBERG®

ultrapuroultrapuropara la industria electrónica

Resumen
BERG configura sistemas de nitrógeno PSA (NITROBERG®), nitrógeno por membrana y oxígeno PSA (OXYBERG®) en función de la pureza, el caudal, la presión y el perfil operativo del proceso. El generador se diseña junto con el tratamiento del aire comprimido, el almacenamiento intermedio y los equipos posteriores. BERG fabrica, integra y ejecuta el proyecto completo.

Métricas principales
Rango de pureza del nitrógeno: 97–99,999%
Rango de pureza del oxígeno: 90–95% (niveles disponibles: 90 / 93 / 94 / 95%)
Rango de capacidad de nitrógeno: 1,2–1.709,1 Nm³/h
Sistemas suministrados en más de 58 países

Sistemas de nitrógeno — NITROBERG®
Aplicaciones: inertización, protección por atmósfera de nitrógeno, envasado en atmósfera modificada, corte por láser, fabricación de componentes electrónicos y otros procesos con control de oxígeno residual.
Pureza: 97–99,999%.
Capacidad (ejemplo de gama): 1,2–1.709,1 Nm³/h (puntos de capacidad verificados en el portafolio).

Sistemas de oxígeno — OXYBERG®

• Aplicaciones: tratamiento de aguas residuales, producción de vidrio, procesos oxy‑fuel, instalaciones de oxígeno medicinal y otras aplicaciones que requieren generación de oxígeno in situ.
• Niveles de pureza: 90 / 93 / 94 / 95%.
• Control automático disponible hasta 2.000 Nm³/h.

Selección de la tecnología
Seleccione la tecnología de separación según el gas, la pureza requerida, el patrón de caudal, la presión y el coste del ciclo de vida. PSA cubre el rango NITROBERG® de 97% a 99.999% y suele ser preferible cuando se necesitan bajos niveles de oxígeno residual, pureza estable y capacidades diseñadas a medida. Los módulos de membrana son compactos y adecuados normalmente hasta aproximadamente 99.5% para inertización y protección por atmósfera; encajan con procesos continuos de pureza moderada. Orientación de límite de selección: por encima de aproximadamente 99.5–99.9% la PSA generalmente resulta la opción técnica y económicamente preferida.

Relación pureza vs demanda de aire comprimido (factores verificados)
Pureza N₂ | Factor de aire comprimido | Implicación de ingeniería
97% | 2.3 | Menor factor de aire verificado
98% | 2.3 | Mismo factor verificado que 97%
99% | 2.6 | Aumento moderado de la demanda de aire
99.5% | 2.9 | Región clave de selección membrana/PSA
99.9% | 3.4 | Preferencia por PSA más clara
99.99% | 4.6 | Dimensionado del compresor aumenta significativamente
99.995% | 5.2 | Deber PSA de alta pureza
99.999% | 6.4 | Mayor pureza verificada del portafolio

Comparación de modelos — puntos de capacidad verificados
NITROBERG® (capacidad a 99.99% pureza · Nm³/h)
Modelo / puntos de capacidad: 500 / 600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400 / 1500 / 1600 / 1700
Capacidad (fila ejemplo): 2.2 / 4.0 / 6.2 / 8.8 / 13.6 / 18.5 / 24.2 / 29.9 / 42.2 / 59.0 / 82.7 / 101.7 / 119.1
Resumen de portafolio: 97–99.999% pureza · O₂ residual desde 3% hasta 10 ppm · 1.2–1,141.3 Nm³/h capacidad (valores representativos) · 7.7–2,625 Nm³/h demanda de aire comprimido · factor de aire 2.3–6.4 · depósito de producto 90–6,000 l · depósito de aire 90–10,000 l.

OXYBERG® (capacidad a 93% pureza · Nm³/h)
Modelo / puntos de capacidad: 500 / 600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400 / 1500 / 1600 / 1700
Capacidad (fila ejemplo): 1.7 / 2.4 / 4.2 / 5.5 / 8.2 / 11.1 / 12.8 / 17.4 / 22.1 / 31.4 / 41.6 / 51.3 / 62.1

Configuraciones del sistema

• Skid N₂ plug‑and‑play: agrupación coordinada de generador, tratamiento de aire, depósitos, válvulas, instrumentación e interfaces de control para instalación interior compacta y conexión definida.
• Skid O₂ plug‑and‑play: skid de oxígeno pre‑ingenierizado que integra generador, tratamiento, almacenamiento, válvulas y controles para reducir trabajos in situ.
• Planta containerizada (N₂ u O₂): cadena de generación completa instalada dentro de un recinto diseñado para proyectos exteriores o remotos que requieren una instalación protegida, transportable y preintegrada.

Cadena de gas / secuencia de proceso

• 01 Compresor de aire
• 02 Tratamiento del aire
• 03 Depósito buffer de aire
• 04 Generador de gas
• 05 Depósito de gas producido
• 06 Aplicación o booster

Checklist para dimensionamiento

• Pureza requerida o oxígeno residual máximo
• Caudal en Nm³/h, incluidos picos
• Presión de salida requerida
• Perfil de operación continuo o a demanda
• Caudal, calidad y presión del aire comprimido disponible
• Condiciones interiores, exteriores, temperatura ambiente y espacio disponible

Sectores de aplicación (FAQ técnicas seleccionadas)

• ¿Debo especificar pureza de nitrógeno o oxígeno residual? — Especifique el límite que importe para su proceso. El rango NITROBERG® de 97–99.999% corresponde a O₂ residual de 3% hasta 10 ppm. Evite seleccionar pureza superior si el proceso no la requiere.
• ¿Cuándo elegir PSA frente a membrana para nitrógeno? — La membrana suele ser adecuada hasta aproximadamente 99.5% para inertización y protección por atmósfera. Por encima de ≈99.5–99.9% la PSA suele ser preferible debido al incremento de demanda de aire para membrana.
• ¿Por qué la pureza de nitrógeno afecta al dimensionado del compresor? — El factor de aire verificado aumenta con la pureza (p. ej. 2.9 a 99.5% hasta 6.4 a 99.999%), por lo que mayor pureza implica más aire comprimido por Nm³ de nitrógeno.

Características / especificaciones técnicas

• Marca: BERG Kompressoren
• Gamas: NITROBERG® (N₂) y OXYBERG® (O₂)
• Pureza N₂: 97–99,999% (O₂ residual desde 3% hasta 10 ppm)
• Pureza O₂: 90 / 93 / 94 / 95%
• Capacidad N₂: 1,2–1.709,1 Nm³/h (puntos verificados en el portafolio)
• Control automático O₂: hasta 2.000 Nm³/h
• Consumo estimado de aire comprimido: 7,7–2.625 Nm³/h según configuración y pureza
• Factor de aire (según pureza): 2,3–6,4
• Depósitos recomendados: 90–6.000 l (producto); 90–10.000 l (aire)
• Vida útil del adsorbente (con tratamiento adecuado): 15–20 años
