Generador de nitrógeno seco NITROBERG®500

ultrapuropara aplicaciones de alta purezaultrapuro

Resumen

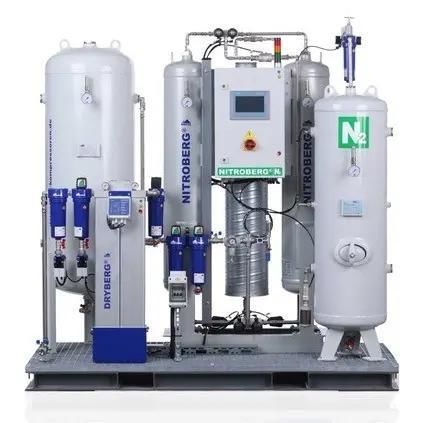

Paquetes NITROBERG® montados sobre skid, preconfigurados para suministro de nitrógeno en planta. Cada skid integra generador PSA, tratamiento de aire comprimido, vasos de almacenamiento, instrumentación e integración eléctrica sobre una estructura metálica coordinada para facilitar la instalación y puesta en marcha.

Contenido del paquete

• Generador NITROBERG® PSA (según modelo)
• Tratamiento de aire comprimido: filtros de alta eficiencia, separador de agua y secador por refrigeración o adsorción
• Depósito(s) de aire y depósito(s) de nitrógeno con drenaje de condensados y accesorios
• Sensores de pureza y presión de nitrógeno
• Tuberías, válvulas y cableado eléctrico preinstalados sobre skid
• PLC y HMI Siemens (o equivalente)
• Compresor de aire integrado opcional o configuración para conexión a suministro existente
• Documentación de layout et operación incluida

Documentación habitual incluida

• Dibujo de montaje/plan de disposición
• Diagrama P&ID / R&I
• Descripción de planta y dibujos funcionales
• Diagramas de cableado eléctrico y de bornes
• Manual de operación y mantenimiento y lista de repuestos

Cómo funciona (proceso)

• Preparación del aire comprimido: El aire ambiente se comprime, seca y filtra para proteger el tamiz molecular.
• Generación PSA: El oxígeno se adsorbe selectivamente y el nitrógeno pasa a la línea de producto.
• Almacenamiento buffer: El nitrógeno generado se almacena para estabilizar flujo, presión y absorber picos de demanda.
• Suministro controlado: La monitorización continua asegura la pureza y controla la entrega con protección frente a gas fuera de especificación.

Características principales

• Rango de pureza estándar: 97 % – 99,999 % N2 (según modelo)
• PLC/HMI Siemens y monitorización continua de pureza/presión
• Secado y filtración ajustados para proteger el adsorbente
• Depósitos de aire y nitrógeno dimensionados correctamente
• Tuberías y cableado preinstalados para instalación rápida
• Funcionamiento automático con protección y opciones de alarma

Opciones adicionales

• Compresor de tornillo integrado (opcional)
• Control por demanda, modo de reserva y redundancia
• Monitorización remota e integración de alarmas
• Integración sobre skid o en contenedor
• Puesta en servicio, pruebas en sitio y soporte técnico

Aplicaciones industriales

• Alimentación y bebidas: envasado en atmósfera modificada, inertización de tanques, embotellado
• Electrónica y semiconductores: atmósferas inertes para soldadura y montaje
• Química y farmacéutica: purga, inertización y protección de proceso
• Petróleo y gas: purgas, inertización de mantenimiento y pruebas de presión
• Laboratorios (LC/MS): suministro para detectores y gas de cortina
• Procesamiento de metales: inertización y soporte de tratamiento térmico

Dimensionamiento específico por proyecto
El skid debe dimensionarse según el caudal de N2 (Nm3/h), pureza, presión de salida y demanda de aire comprimido; los volúmenes de depósitos y la redundancia dependen del proyecto. Una pureza excesiva reduce el rendimiento y aumenta el consumo energético.

Datos requeridos para una propuesta

• Caudal de N2 requerido (Nm3/h)
• Pureza requerida o nivel de O2 residual
• Presión de salida y picos de presión
• Horas de funcionamiento diarias y perfil de carga
• País de instalación, altitud y temperatura ambiente
• Aplicación, normas aplicables, requisitos de redundancia y alimentación de respaldo

Normas y cumplimiento
Equipos y ejecución conforme a códigos y normas aplicables (ej. DIN, VDI/VDE, IEC); otras normas (ASME, ATEX, GL, BV) disponibles por acuerdo.

Especificaciones técnicas (ejemplos)

• Concepto skid NITROBERG® con tuberías y cableado preinstalados
• Pureza: 97 % – 99,999 % N2 (según modelo)
• Monitorización integrada de pureza y presión
• Opciones de secador: DRYBERG® RFxx (refrigeración) o DRYBERG® ADxx (adsorción)
• Compresor integrado opcional (KOMPBERG®) o conexión a suministro de aire existente
• Documentación: dibujos de montaje, P&ID, diagramas eléctricos, manual O&M
