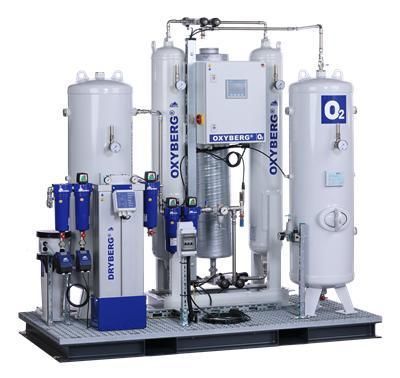

Generador de oxígeno de alta concentración OXYBERG®

secopara instalación de biogásindustrial

Resumen
Paquetes SKID OXYBERG® prefabricados para producción de oxígeno in situ. Los sistemas integran generación de oxígeno por PSA, tratamiento de aire comprimido, almacenamiento amortiguador, monitorización, tuberías y cableado eléctrico sobre una estructura metálica común para facilitar la instalación y la puesta en marcha.

Contenido típico del paquete

• Generador de oxígeno OXYBERG® PSA (según modelo)
• Sensores de pureza y presión de oxígeno
• Tratamiento de aire comprimido: filtración, separador de agua, secador por adsorción
• Depósito de aire y depósitos tampones de oxígeno (volúmenes según modelo)
• Vasos de oxígeno y accesorios
• Tuberías y cableado eléctrico preinstalados en la skid
• Documentación: plano de montaje, P&ID/R&I, descripción de planta, lista de consumidores eléctricos, manual de operación y mantenimiento, lista de repuestos, esquemas eléctricos y de bornes, evidencia de materiales
• Compresor de aire integrado opcional o configuración para suministro de aire comprimido externo

Cómo funciona el sistema montado en skid

• Preparación del aire comprimido: el aire ambiente se comprime, seca y filtra
• Generación de oxígeno PSA: el tamiz molecular separa el nitrógeno y produce oxígeno enriquecido
• Almacenamiento amortiguador de oxígeno: el oxígeno generado se recoge y estabiliza en depósitos
• Suministro controlado: la monitorización mantiene la pureza y la presión de entrega

Características de diseño y ventajas

• Control de proceso con PLC y HMI Siemens
• Monitorización continua de pureza y presión de oxígeno
• Secador por adsorción y filtración de aire integrados
• Tuberías y cableado preinstalados para una integración más rápida en obra
• Diseñado para funcionamiento continuo
• Opciones para booster, almacenamiento de alta presión y llenado de cilindros

Integración y opciones

• Compresor de aire integrado opcional o conexión al aire del cliente
• Almacenamiento amortiguador dimensionado y capacidad de pico
• Monitorización remota e integración de alarmas
• Integración de booster y almacenamiento a alta presión
• Configuraciones en skid o contenedor
• Puesta en servicio, validación y soporte técnico

Aplicaciones (ejemplos)

• Suministro de oxígeno médico (se requieren validación y aprobaciones específicas del proyecto)
• Tratamiento de aguas y aguas residuales: enriquecimiento en oxígeno para procesos biológicos
• Acuicultura: control del oxígeno disuelto
• Industria del vidrio y combustión: procesos oxy-fuel y fusión
• Industria del metal: corte, soldadura y procesos de oxidación
• Plantas de biogás: dosificación de micro-oxígeno para desulfuración
• Minería y lixiviación que requieren oxidación controlada

Datos normalmente requeridos para una propuesta

• Caudal de oxígeno requerido (Nm³/h)
• Pureza objetivo y presión de salida
• Horas diarias de operación y perfil de carga
• País de instalación, altitud y temperatura ambiente
• Aplicación y normas/autorizaciones aplicables
• Redundancia o suministro de respaldo requerido
• Preferencia de instalación: interior, sobre skid o en contenedor

Preguntas frecuentes — respuestas seleccionadas

• ¿Qué incluye un skid generador de oxígeno? Según el paquete: generador OXYBERG® PSA, tratamiento de aire, depósitos, monitorización, tuberías, cableado y compresor opcional.
• ¿El compresor está incluido? El compresor es opcional; BERG puede integrar un compresor dimensionado o configurar el skid para conexión a una fuente de aire comprimido externa.
• ¿Qué pureza de oxígeno puede producir el skid? Configurable típicamente entre 90% y 95%; la producción disponible depende del modelo y las condiciones del sitio.
• ¿El sistema es plug-and-play? El skid está en gran parte preensamblado; se requieren cimentaciones, ventilación, conexiones de servicios e instalaciones y la puesta en marcha en sitio.
• ¿Se puede integrar un booster y estación de llenado de cilindros? Sí — se pueden integrar booster, almacenamiento a alta presión y estaciones de llenado según requisitos y normativas.
• ¿El skid puede suministrar oxígeno médico? La tecnología OXYBERG® puede formar parte de una solución para oxígeno médico, pero la instalación completa requiere validación y aprobación.

Especificaciones técnicas

• Marca: BERG Kompressoren GmbH
• Tecnología: PSA (pressure swing adsorption)
• Rango de pureza configurado: típicamente 90%–95% (dependiendo de modelo/site)
• Inclusiones típicas: generador PSA, filtración, secador por adsorción, depósitos, tuberías, cableado, PLC/HMI
• Control: PLC y HMI Siemens (estándar)
• Monitorización: control continuo de pureza y presión
• Operación: diseñado para servicio continuo
• Opciones de integración: compresor integrado, booster, llenado de cilindros, monitorización remota
• Modelos típicos: OXYBERG® 500, 600, 700, 800, 900, 1000
• Conformidad: configurable para cumplir códigos y normas aplicables (por ejemplo DIN, VDI/VDE, IEC, UVV; otras normas a petición)
