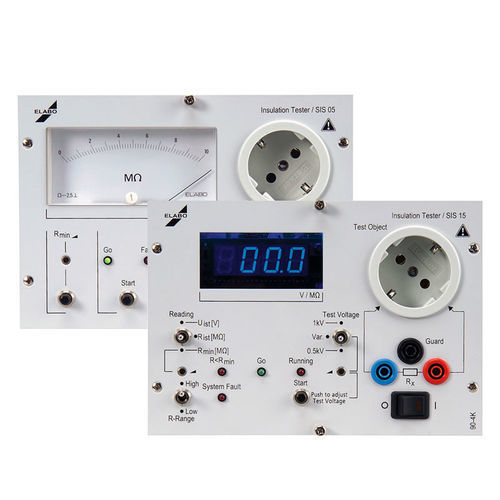

Aparato de pruebas de aislamiento 90-4K

semiautomáticoenteramente automáticopara aisladores eléctricos

Breve descripción
Un equipo de medida de resistencia de aislamiento aplica tensión a las líneas de un equipo para verificar la resistencia de aislamiento. Cuanto mayor sea la resistencia de aislamiento medida en ohmios, mejor será el aislamiento. La medición valora la componente resistiva del aislamiento y contribuye a la seguridad de equipos y aparatos eléctricos.

Función e importancia
Las pruebas de aislamiento se realizan típicamente con tensión continua (habitualmente 500 V CC) entre las partes activas y no activas del objeto de ensayo. La medición es especialmente importante en equipos de clase II (que no disponen de conductor de protección), pero también se aplica a equipos de clase I. Las fallas de aislamiento pueden provocar corrientes de fuga y situaciones peligrosas; por ello las pruebas antes de la comercialización y durante las inspecciones periódicas son esenciales.

Ámbitos de aplicación

• Taller, servicio, mantenimiento y reparaciones
• Laboratorio y ensayo de materiales (p. ej., materiales aislantes, industria solar)
• Producción en serie y bancos de ensayo
• Pruebas en estación única así como sistemas de prueba parcialmente o totalmente automatizados

Resumen de producto (selección)

• Equipos de resistencia de aislamiento 90-2E — 500 VDC
• Equipos de resistencia de aislamiento 90-4K — 500…550 VDC / 500…1000 VDC

Escenarios de uso y particularidades
Los equipos de ensayo de bott están diseñados para despliegues flexibles: como soluciones de estación única o como componentes modulares en sistemas de prueba semi o totalmente automatizados. Los equipos se suministran en versiones base adaptadas a casos de uso típicos y pueden adaptarse a requisitos cambiados o ampliados mediante accesorios (p. ej., automatización, integración en líneas de ensayo).

Características técnicas / especificaciones

• Tensión de ensayo: típicamente 500 V DC (según modelo, también rangos ampliados, p. ej., 500…1000 V DC)
• Tarea de medición típica: determinación de la componente resistiva del aislamiento (resistencia de aislamiento)
• Límites aplicables: frecuentemente en el rango 1 … 100 MΩ (dependiendo de la aplicación y la norma)
• Aplicabilidad: ensayos en equipos de clase I y II; especialmente relevante para clase II
• Lugares de uso: taller, laboratorio, producción, ensayo de materiales
• Uso en sistemas: utilizable como equipo independiente o en sistemas de ensayo semi/totalmente automatizados; ampliable de forma modular mediante accesorios
• Principio de medición: técnica de medición de alta resistencia para la detección de resistencias de aislamiento
