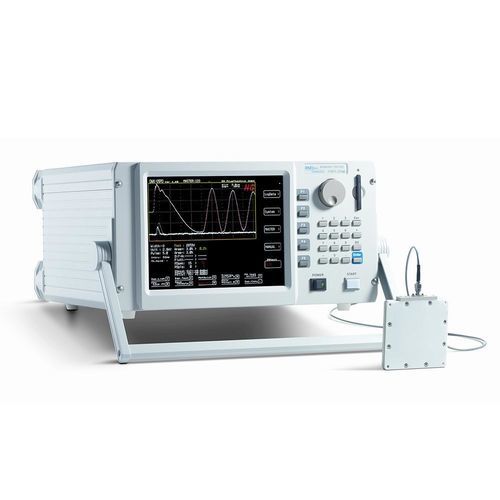

Dielectrímetro de alta tensión

Descripción general
La prueba por impulsos utiliza pulsos muy cortos de alta tensión para detectar defectos de aislamiento en bobinados (p. ej., cortocircuitos entre espiras, fallos de capa o de fase). En comparación con las pruebas en continua o alterna, el método permite localizar defectos mediante el análisis de las respuestas transitorias de tensión con una energía mínima aplicada.

Ventajas

• Identificación de cortocircuitos entre espiras latentes mediante el efecto de tiempo de vuelo
• Prueba no destructiva y suave gracias a la energía de ensayo mínima
• Duración de prueba muy corta, ideal para pruebas en serie y automatizadas
• Alta sensibilidad gracias a los cortos tiempos de subida
• Posibilidad de automatización para procedimientos de ensayo repetibles

Principio de funcionamiento / procedimiento de ensayo
Se aplican pulsos de alta tensión cortos al bobinado. Un equipo de medida registra las formas de onda de tensión resultantes y las compara con curvas de referencia. Las firmas que difieren indican defectos de aislamiento o cortocircuitos entre espiras. El análisis se basa en características de tiempo de vuelo y amplitud de la respuesta transitoria.

Ámbitos de aplicación

• I+D y laboratorio (localización de fallos, validación de bobinados)
• Aseguramiento de calidad en producción (prueba de productos en serie)
• Servicio, mantenimiento y reparación (diagnóstico rápido in situ)
• Industria automotriz, ingeniería eléctrica, ingeniería mecánica y sectores relacionados

Características / Especificaciones (técnicas)

• Principio de ensayo: ensayo por impulsos/transitorios con pulsos cortos
• Tiempo de subida: muy corto (típicamente alrededor de 100–200 ns, según el equipo)
• Energía de ensayo: mínima, método de ensayo no destructivo
• Defectos detectables: cortocircuitos entre espiras, fallos de capa o de fase, desviaciones de aislamiento
• Resultado: análisis de las formas de onda transitorias de tensión comparadas con una curva de referencia
• Uso: ensayos individuales, pruebas en serie y automatización posibles
• Ventaja: tiempos de ensayo cortos, alta sensibilidad, adecuado para ciclos de prueba repetidos
