Descripción

Presentación
La comprobación de la conexión del conductor de protección en equipos de clase I es esencial para la seguridad del operador. Verificar la integridad del conductor de protección entre la entrada de red y todas las partes conductoras accesibles evita tensiones de contacto peligrosas y asegura que los elementos de protección puedan desconectar el equipo en caso de fallo de la carcasa.

Principio de medida
Una fuente PELV (típicamente 6 VAC o 12 VAC en vacío) inyecta una corriente de ensayo desde el terminal PE hacia todas las piezas metálicas accesibles. La resistencia se determina a partir de la caída de tensión y la corriente de ensayo. La baja tensión de prueba elimina la necesidad de medidas de seguridad adicionales durante la prueba.

Variantes / grupos de equipos

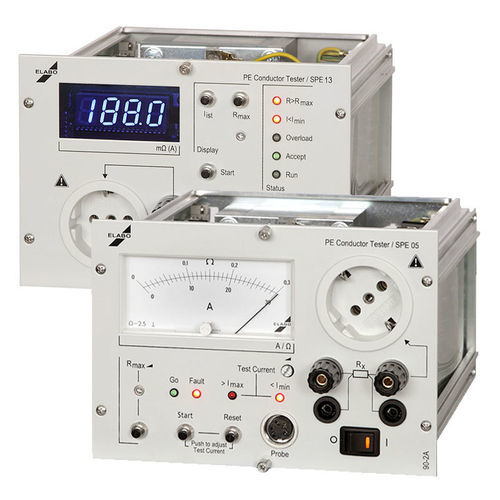

  • Probadores de resistencia del conductor de protección 90-2A / 90-2B — Rango de medida: 0–300 mΩ
  • Probador 90-4F — Rango de medida: 350 mΩ
  • Probador 90-4G — Rango de medida: 200 mΩ

Formatos
Los equipos están disponibles como unidad completa portátil para uso móvil o como módulo de inserción para integración en armarios de ensayo, permitiendo estaciones de prueba modulares y ampliables.

Ámbitos de aplicación
Áreas de uso típicas: electrodomésticos, dispositivos médicos, electrónica de consumo y construcción de maquinaria en general. La medida sirve para documentar la continuidad del conductor de protección y constituye una comprobación de seguridad antes de la puesta en servicio y tras trabajos de mantenimiento.

Notas importantes
Los valores límite típicos suelen situarse en torno a 100–200 mΩ, pero pueden variar según el producto y la normativa. Al seleccionar un probador, considere el rango de medida necesario, la tensión de prueba y la corriente de ensayo.

Características / especificaciones técnicas
  • Tensión de prueba (según variante): 6 VAC / 10 VAC / 12 VAC
  • Rango de medida (según variante): 0–300 mΩ / 200 mΩ / 350 mΩ
  • Corriente de prueba (según variante): hasta 25 A (p. ej. 25 A o 10–25 A según el modelo)
  • Principio de medida: inyección de corriente (PE) → medición de la caída de tensión → cálculo de la resistencia
  • Versiones: carcasa móvil (completa) o módulo para armario de pruebas
  • Ámbitos de aplicación: equipos de clase I (doméstico, médico, consumo, maquinaria)
