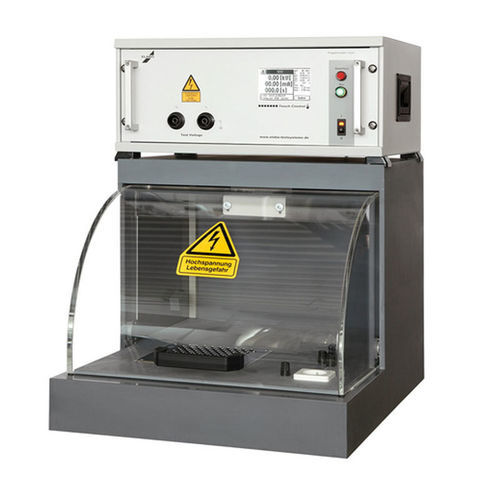

Aparato de pruebas de seguridad eléctrica G1-1A

dieléctricode aislamientode tensión

Descripción breve
Seguridad del operario combinada con resultados de medición precisos
La verificación de la seguridad del producto está regulada en casi todas las normas internacionales. Para demostrar la conformidad, casi siempre se requiere una prueba de alta tensión. La gama de productos de bott incluye varios equipos y módulos auxiliares que permiten realizar todas las tareas de prueba.

¿Para qué se utilizan los equipos de ensayo de alta tensión?
La prueba de alta tensión sirve para comprobar la resistencia de aislamiento y la resistencia dieléctrica de equipos, máquinas, componentes y materiales aislantes. Durante la prueba se aplican tensiones que no se presentan en el funcionamiento normal. El procedimiento detecta cambios en los materiales (p. ej. deterioro del aislamiento) y fallos de fabricación (p. ej. bornes sueltos o aislamiento dañado). Además, verifica la correcta dimensión de las distancias de aire y de fuga y la idoneidad de los materiales aislantes.

Requisitos de seguridad
Las tensiones de ensayo típicas suelen estar en el rango de 1.000–2.500 V; en casos especiales las tensiones pueden superar 10.000 V. Las pruebas de alta tensión pueden ser potencialmente peligrosas para el personal; por ello, las medidas de protección y las precauciones de seguridad son obligatorias (p. ej. según EN50191 (VDE0104)). Todos los equipos de bott cumplen EN50191 (VDE0104). Existe un amplio programa de accesorios para garantizar la protección del operario.

¿Qué puede detectarse con la prueba de alta tensión?

• Detección del deterioro del aislamiento
• Detección de defectos de fabricación (contactos sueltos, aislamiento dañado)
• Verificación de distancias de aire y de fuga
• EVALUACIÓN de la idoneidad de los materiales aislantes

Tipos de equipos / Resumen de productos (selección)
En la página se presentan diversas líneas de equipos y pares de modelos. Denominaciones y rangos nominales de ejemplo (extracto):

• HV Prüfgeräte BestPerformance G1-1A / G1-1M — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1B / G1-1N — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1C / G1-1P — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1G / G1-1T — 0,1 .. 2,50 kV • 0,2 .. 5,00 kV AC
• HV Prüfgeräte BestPerformance G1-1H / G1-1U — 0,1 .. 1,50 kV • 0,2 .. 3,00 kV AC
• HV Prüfgeräte HighPerformance F1-1A / F1-1M — 100 .. 2.500 V AC, 200 .. 5.000 V AC
• HV Prüfgeräte HighPerformance F1-1A Z200 / F1-1M Z200 — 100 .. 2.500 V AC, 200 .. 3.000 V AC
• HV Prüfgeräte HighPerformance F1-1B / F1-1N — 200 .. 3.500 V AC, 300 .. 7.000 V AC
• HV Prüfgeräte HighPerformance F1-1C / F1-1P — 300 .. 5.000 V AC, 400 .. 10.000 V AC
• HV Prüfgeräte HighPerformance F1-1D / F1-1Q — 400 .. 6.000 V AC, 500 .. 12.000 V AC

Funciones y características (general)

• Prueba de aislamiento y resistencia dieléctrica (DC/AC según el tipo de equipo)
• Detección de defectos de fabricación y de materiales
• Versiones para distintos rangos de tensión (tensiones de ensayo bajas a muy altas)
• Dispositivos de seguridad y accesorios para la protección del operario
• Secuencias de prueba configurables y módulos adicionales para adaptar las tareas de ensayo

Normas de seguridad
Todos los equipos cumplen EN50191 (VDE0104). bott ofrece además un extenso programa de accesorios para garantizar la protección del operario.

Ámbitos de aplicación

• Producción y ensayo final de equipos eléctricos y electrónicos
• I+D (ensayos de aislamiento, pruebas de vida útil)
• Aseguramiento de la calidad (inspecciones por muestreo, ensayos al 100 %)
• Mantenimiento y servicio (ensayos de seguridad)
• Formación y aplicaciones de laboratorio

Características / especificaciones técnicas

• Tensiones de ensayo típicas: desde algunas decenas de voltios hasta más de 10 kV (según el modelo)
• Versiones: equipos DC-only, AC-only y combinados DC/AC
• Nombres de serie en la página: «BestPerformance (G1‑… )» y «HighPerformance (F1‑… )»
• Norma de seguridad: conforme a EN50191 (VDE0104)
• Funciones: ensayo de aislamiento, resistencia dieléctrica, medición/monitorización durante los ciclos de ensayo
• Accesorios: dispositivos de protección y módulos relacionados con la seguridad para la protección del operario
