Módulo de prueba electricidad SM series

de aislamientode fugade seguridad eléctrica

Descripción del producto
Nuestros Smart Testing Modules (módulos para armario) para mediciones de alta tensión, aislamiento y resistencia del conductor de protección están diseñados para su instalación en armarios, entornos de prueba automatizados y estaciones de medida descentralizadas. Los módulos permiten realizar pruebas de seguridad eléctrica con precisión (resistencia de aislamiento, ensayo de tensión, medición de resistencia del conductor de protección/puesta a tierra, medición de corriente de fuga) y están pensados para la integración en sistemas de prueba y producción.

Tipos de equipos (extracto)

• Módulo de ensayo alta tensión / aislamiento (SM-HVDC-0-ZRM): 0,05 kV (DC) ... 3,00 kV (DC) / 0 ... 10 mA (DC) / 10 kΩ … 5 GΩ

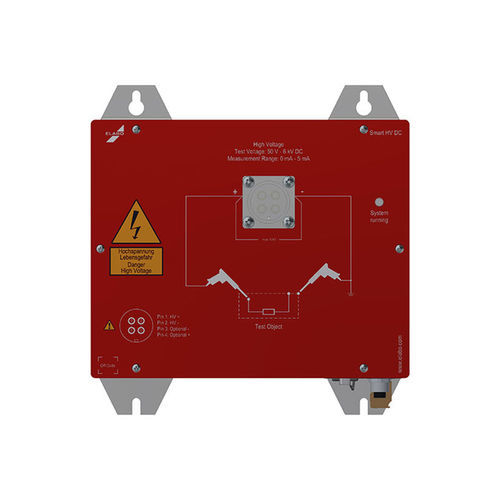

• Módulo de ensayo alta tensión / aislamiento (SM-HVDC-10-ZRM): 0,05 kV (DC) ... 6,00 kV (DC) / 0 ... 5 mA (DC) / 20 kΩ … 5 GΩ
• Módulo de ensayo alta tensión / aislamiento (SM-HVDC-20-ZRM): 0,10 kV (DC) ... 10,00 kV (DC) / 0 ... 3 mA (DC) / 30 kΩ … 5 GΩ
• Módulo de ensayo de aislamiento (SM-ISO-0-ZRM): 0,05 kV (DC) ... 1,20 kV (DC) / 100 kΩ ... 10 GΩ
• Módulo de prueba de conductor de protección (DC) SM-PEDC-0-ZRM: 5 V (DC) / 5 A / 1 mΩ … 800 mΩ
• Módulo de prueba de conductor de protección (AC) SM-PEAC-0-ZRM: 2 A (AC) ... 40 A (AC) / transformador de ajuste manual
• Módulo de prueba de conductor de protección (AC) SM-PEAC-1-ZRM: 2 A (AC) ... 40 A (AC) / transformador con conmutación electromecánica
• Probador de corriente de fuga monofásico (SM-LC1P-0-ZRM): rangos de medición de corriente de fuga: 0,1 mA / 1 mA / 10 mA
• Probador de corriente de fuga trifásico (SM-LC3P-0-ZRM): rangos de medición de corriente de fuga: 0,1 mA / 1 mA / 10 mA
• Módulos de alimentación (p. ej. SM-LCPOW1P-10-ZRM): tensión de red hasta ~280 V, distintos tipos de alimentación (con referencia a tierra / flotante) y corrientes según versión

Interfaces y software
Los módulos están diseñados para uso automatizado y ofrecen control programable mediante interfaces digitales (Ethernet). Componentes de controlador y paquetes de software facilitan la integración en procesos de prueba y producción existentes. Las pruebas controladas por ordenador cuentan con soluciones de software (p. ej. elution two) e interfaces para control y evaluación.

Funciones y características de diseño

• Construcción modular y compacta para integración en armarios
• Conexiones enchufables para la pieza bajo prueba y la alimentación
• Conjunto de parámetros de arranque almacenable en el equipo (almacenamiento local de parámetros)
• Posibilidad de montaje descentralizado para la captura local de magnitudes de medida sensibles
• Interfaz Ethernet y protocolos estandarizados / componentes de controlador para automatización
• Apto para secuencias de prueba automatizadas en entornos de producción y prueba

Características / Especificaciones

• Rangos de tensión de prueba (módulos seleccionados): desde 0,05 kV (DC) hasta 10,00 kV (DC) según módulo
• Rangos de corriente de medida (módulos seleccionados): hasta 10 mA (DC) o rangos de corriente AC específicos hasta 40 A
• Rango de medición de aislamiento: hasta el orden de GΩ (p. ej. hasta 5 GΩ o 10 GΩ según módulo)
• Medición del conductor de protección: rangos de resistencia en mΩ (1 mΩ … varios 100 mΩ) o corrientes de prueba definidas (AC/DC)
• Medición de corriente de fuga: rangos escalables (0,1 mA / 1 mA / 10 mA) para pruebas monofásicas y trifásicas
• Comunicación: Ethernet (programable), componentes de controlador para integración en sistemas
• Mecánica: módulos diseñados para armarios de control, fáciles de enchufar y montar
• Ámbitos de aplicación: automatización, bancos de ensayo, laboratorios, fabricación y mantenimiento
