Comprobador de aislamiento SM-LC series

de fugade seguridadde seguridad eléctrica

Descripción general
Los corrientes de fuga pueden producirse por fallos de aislamiento y suponer un riesgo para los operarios o usuarios de equipos eléctricos. La medición de corrientes de fuga es un aspecto clave de seguridad durante el desarrollo del producto y el control final, especialmente en el ámbito médico. Los equipos de medida de corriente de fuga detectan fuentes potenciales de peligro y ayudan a garantizar el cumplimiento de las normas aplicables.

Elution Software y procedimiento de medida
Los equipos de corriente de fuga combinados con Elution Software ofrecen una variedad de opciones de medida y conexión para analizar y evaluar fuentes de fallo. Se pueden tener en cuenta las fases de calentamiento de la unidad bajo prueba. Un registro exhaustivo mediante Elution Software permite la documentación completa de valores nominales y medidos. Las estadísticas en tiempo real de correcto/fallo apoyan el análisis focalizado de fallos y la mejora de la calidad.

Principio de medida / condiciones de ensayo
La prueba de corriente de fuga determina la corriente que fluiría a través de una persona en caso de fallo (p. ej. interrupción del conductor de protección en equipos de clase I o fallo de aislamiento en clase II). La unidad bajo prueba se alimenta en condiciones normales con una tensión aumentada (factor 1,06–1,1). Los tipos de ensayo pueden simular la inversión de L y N (tipos de ensayo A1, A2) o la pérdida de fase en equipos trifásicos. Para evitar mediciones incorrectas, se debe utilizar una alimentación sin conexión a tierra o un posicionamiento aislado de la unidad bajo prueba. Dependiendo del método de conexión, las partes metálicas accesibles de la unidad bajo prueba pueden estar en tensión durante la prueba; se requieren medidas de seguridad apropiadas.

Magnitudes de medida y requisitos
Las normas exigen, según el campo de aplicación, la determinación de diferentes parámetros de la corriente de fuga: valor eficaz (RMS), media, pico o componente alterna. El ancho de banda de medida requerido suele ser de hasta 1 MHz.

Ejemplos de equipos / módulos en esta página

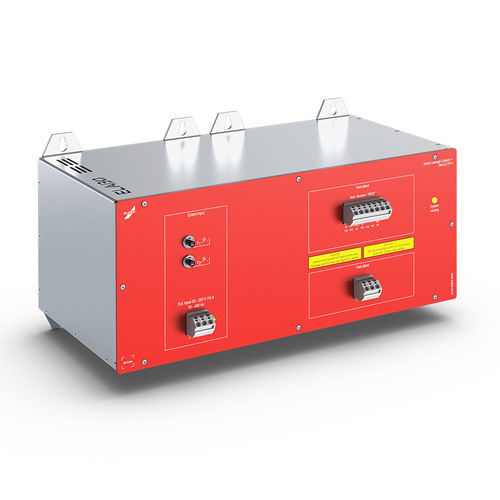

• Equipo de medida de corriente de fuga 1-fásico SM-LC1P-0-ZRM — rangos de corriente de fuga: 0,1 mA / 1 mA / 10 mA
• Equipo de medida de corriente de fuga 3-fásico SM-LC3P-0-ZRM — rangos de corriente de fuga: 0,1 mA / 1 mA / 10 mA
• Módulo de alimentación, 1-fásico (con toma a tierra) — tensión de red: hasta 280 V / 15 A (con toma a tierra) (módulo de ejemplo)
• Módulo de alimentación, 1-fásico (sin tierra) — rango de tensión: aprox. 50 … 280 V / 5 A (sin tierra) (módulo de ejemplo)

Integración y documentación
La combinación del equipo de prueba, los módulos de alimentación y Elution Software permite numerosas variantes de conmutación y medida, registro automático, evaluación estadística (correcto/fallo) y así procedimientos de prueba reproducibles que son relevantes para ensayos de tipo y verificaciones periódicas.

Características técnicas / especificaciones

• Ancho de banda de medida: hasta 1 MHz (requisito de normas)
• Tipos de medida: RMS, media, pico, componente alterna (según norma y tarea de medida)
• Rangos de medida (equipos de ejemplo): 0,1 mA / 1 mA / 10 mA
• Opciones de alimentación: alimentación con toma a tierra y sin tierra (diferentes modelos/módulos para entrada monofásica y trifásica)
• Soporte de software: Elution Software para registro, documentación, estadísticas correcto/fallo y funciones avanzadas de medida/conmutación
• Aspectos de seguridad: es necesaria una disposición de prueba aislada o alimentación sin tierra; en ciertas configuraciones de conmutación, las partes metálicas accesibles pueden estar bajo tensión
