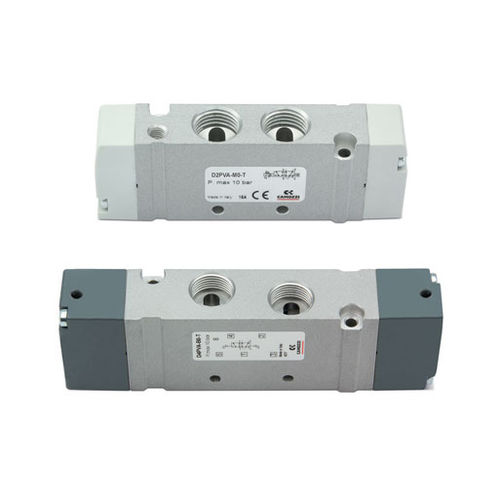

Bloque-válvula neumática D VA

de cajónde 5/2 víasde 3/2 vías

Descripción
Camozzi ha desarrollado una nueva serie de válvulas para aplicaciones con espacio de instalación limitado, donde los elementos de control deben situarse lo más cerca posible del actuador. Las válvulas con roscas en el cuerpo pueden emplearse de forma individual o montarse en un colector/sub-base para facilitar la limpieza y el mantenimiento. El cuerpo de aluminio ofrece fiabilidad en condiciones industriales exigentes.

Características clave

• Adecuado para uso individual o montaje en colector paralelo
• Accionamiento neumático y eléctrico (electroválvula)
• Caudal hasta 2000 Nl/min
• Cuerpo de aluminio y tapas finales de tecnopolímero
• Diseñado para instalación en espacios reducidos
• Conexión eléctrica también con conector M8

Resumen funcional
Funciones: 3/2; 2x3/2; 5/2; 5/3 vías. Salidas en el cuerpo para montaje individual o en colector. Tamaños de paso: 10,5 mm, 16 mm, 25 mm.

Modelos / Variantes típicas

• Series D1-VA — Colector con válvulas, salidas en el cuerpo - tamaño 10,5 (variantes neumáticas y solenoide/eléctricas)
• Series D2-VA — Colector con válvulas, salidas en el cuerpo - tamaño 16 (variantes neumáticas y solenoide/eléctricas)
• Series D4-VA — Colector con válvulas, salidas en el cuerpo - tamaño 25 (variantes neumáticas y solenoide/eléctricas)
• Subconjuntos y módulos de colector disponibles (Módulo X, Módulo Y, placas de cierre, diversos conectores y racores)

Descargas
El catálogo del producto y los documentos de certificación están disponibles en formato PDF en los recursos del producto.

Especificaciones técnicas

• Construcción de la válvula: tipo spool
• Funciones de válvula: 3/2 NC/NO; 2x3/2 NC/NO/NC+NO; 5/2; 5/3 CC/CO/CP
• Materiales: cuerpo, émbolo (spool), bases = aluminio; tapas finales = tecnopolímero; juntas = HNBR
• Puertos: M7 - G1/4 - G3/8
• Temperatura de trabajo: 0°C a +50°C
• Medio: aire comprimido, filtrado y no lubricado, ISO 8573-1:2010 clase [7:4:4]; si es necesario lubricar usar aceites hasta 32 cSt y la versión con servo piloto externo
• Versiones eléctricas: 24 V CC, tolerancia ±10%
• Consumo: 1 W
• Clase de aislamiento: Clase F
• Grado de protección: IP65 con conector EN 175301 C (accionamiento "3"), IP65 con conector M8 (accionamiento "C"), IP40 con microconector (accionamiento "E")
