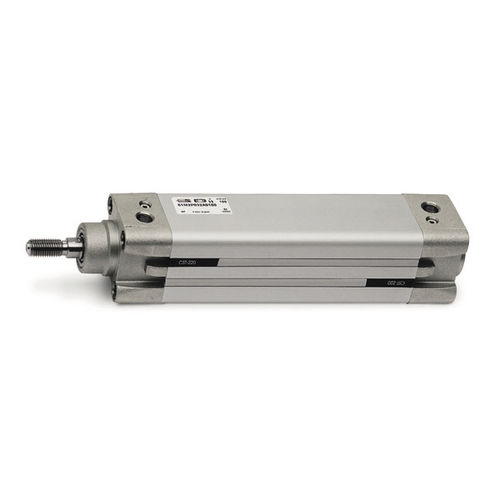

Cilindro neumático 61 series

de pistón magnéticode tirantesde doble efecto

Simple y doble efecto, magnéticos, amortiguados Versiones estándar, baja fricción, baja temperatura y tandem ø 32, 40, 50, 63, 80, 100, 125 mm Los cilindros serie 61 han sido diseñados para cumplir con las dimensiones establecidas en los estándares del ISO 15552. Sobre el perfil de aluminio existen dos ranuras, disponibles en tres lados del perfil, donde es posible montar directamente el sensor de proximidad para la detección de la posición del pistón. Esta ranura se puede cubrir con un perfil. Esta serie es dotada de amortiguadores de carrera regulables. Adicionalmente estos cilindros están fabricados con amortiguadores mecánicos, con la finalidad de reducir el impacto del émbolo al final de su carrera. Materiales - estándar: cabezales y pistón en AL, vástago en acero inox AISI 420B rolado, tuerca vástago en acero zincado, camisa perfil de AL anodizado, tirantes y tuercas tirantes en acero zincado, juntas PU; baja fricción: materiales estándar con juntas pistón en NBR y junta vástago en NBR (junta vástago en FKM bajo pedido) baja temperatura: material estándar con vástago en acero inox AISI 420B cromado, anillo limpiador del vástago en latón; tirantes en acero inox AISI 420B, tuercas en acero inox AISI 303, juntas pistón en PU y junta vástago en NBR Sujeción - con tirantes, brida anterior brida posterior, patas, charnela intermedia, charnela anterior y posterior, charnela combinada, charnela basculante
