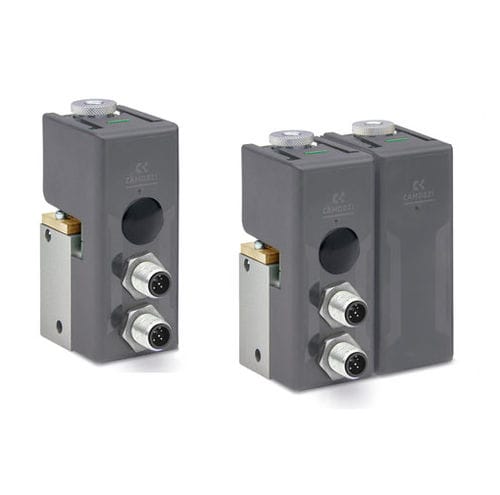

Regulador de caudal proporcional OF series

en lazo cerradopara gaspara oxígeno

Resumen
El controlador proporcional Open Frame (Series OF) es un sistema modular para el control proporcional de presión, caudal y posición. El sistema está compuesto por dos módulos base: Head y Expansion. El controlador Open Frame puede configurarse para ofrecer soluciones llave en mano, reduciendo los tiempos de montaje y la complejidad del sistema. Los diferentes módulos Head y Expansion se pueden combinar y controlar mediante comunicaciones serie sencillas. La plataforma proporciona control en lazo cerrado de caudal, presión y posición y es adecuada para aplicaciones Industria 4.0.

Características clave

• Control de caudal en lazo cerrado
• Compatible para uso con oxígeno (opciones de nivel de limpieza específicas)
• Compuesto por dos módulos base:
  • Head
  • Expansion
• Soluciones personalizadas y llave en mano
• Interfaces: Analógica, CANopen o IO-Link

Aplicaciones
Las aplicaciones típicas incluyen la mezcla de diferentes gases y el pilotaje de distintas presiones en diferentes partes de una máquina. Sectores adecuados: ensamblaje y robótica, producción automotriz, electrónica, procesamiento y envasado de alimentos, ciencias de la vida, máquinas-herramienta y sistemas de fabricación, papel e impresión, plástico y caucho, textil, carpintería, industria del vidrio y más.

Detalles del producto
Construcción: Modular, compacta, accionada directamente
Número de vías: 2/2 vías; 3/3 vías; Paralelo
Caudal: Máx. 90 Nl/min
Fluido: Aire comprimido, gases inertes y oxígeno. Filtrado según ISO 8573-1 clase [7:4:4]
Presión de alimentación [bar]: -1 ÷ 10 bar
Presión de servicio: -1 ÷ 10 bar
Puertos: G1/8
Materiales: Juntas: FKM
Posición de montaje: Cualquier posición
Entrada analógica: 0-10 V o 4-20 mA
Salida analógica: 0-10 V
Tensión de alimentación, Corriente absorbida: 24 VDC 0.3A o 12 VDC 0.6A (Head o Expansion Module)
Interfaz BUS: CANopen CiA 301; IO-Link (tipo de conexión portclass B)
Clase de protección: IP20
Histéresis: Versión control presión ≤ 3%FS; Versión control caudal ≤ 2%FS
Repetibilidad [% FS]: Versión control presión ≤ 1%FS para presiones < 1 Bar ≤ 2%FS; Versión control caudal ≤ 2%FS
Resolución: Versión control caudal ≤ 2%FS
Linealidad: Versión control presión ≤ 2%FS; Versión control caudal ≤ 5%FS
Temperatura ambiental (min y max °C): 0 ÷ 60°C (baja temperatura bajo pedido)
Peso: 300 g por módulo

Especificaciones técnicas

• Construcción: Modular, compacta, accionada directamente
• Número de vías: 2/2 vías; 3/3 vías; Paralelo
• Caudal máx.: 90 Nl/min
• Compatibilidad de fluidos: Aire comprimido, gases inertes y oxígeno (ISO 8573-1 clase 7:4:4)
• Presión de alimentación / de servicio: -1 a 10 bar
• Puertos: G1/8
• Juntas: FKM
• Montaje: Cualquier posición
• Entrada analógica: 0-10 V o 4-20 mA
• Salida analógica: 0-10 V
• Tensión de alimentación / Corriente: 24 VDC 0.3A o 12 VDC 0.6A (Head o Expansion)
• Interfaces BUS: CANopen CiA 301; IO-Link (portclass B)
• Protección: IP20
• Histéresis / Repetibilidad / Resolución / Linealidad: según lo especificado arriba
• Temperatura de funcionamiento: 0 ÷ 60 °C (baja temperatura bajo pedido)
• Peso: 300 g (módulo único)
