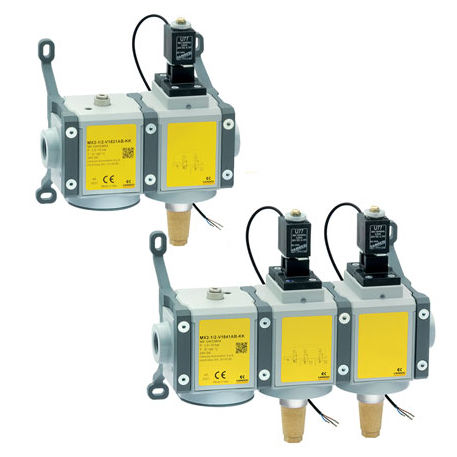

Válvula de seguridad de aire MX SAFEMAX

Gde control asistidoen línea

Descripción general
En esta configuración, además de las características de las versiones con electroválvulas únicamente, se ha integrado la función de arranque progresivo (soft start), que permite una introducción gradual de la presión en el sistema. Su colocación aguas arriba de las electroválvulas permite, incluso ante una anomalía, mantener siempre el caudal máximo de descarga. Gracias a las soluciones de construcción internas se ha podido mantener el diseño y las dimensiones del producto estándar; no son necesarias placas de interfaz adicionales. Tenga en cuenta: la válvula de seguridad por sí sola no es suficiente para garantizar la función de seguridad. Su activación requiere el uso de un dispositivo supervisor.

La Directiva de Máquinas (MD) 2006/42/CE establece los requisitos de seguridad que debe cumplir una máquina para proteger la salud de las personas durante su uso. Las electroválvulas de la Serie MX SAFEMAX cumplen con ISO 13849-1, relativo al diseño seguro de los sistemas de control que realizan funciones de seguridad.

Características principales

• Según la Directiva de Máquinas 2006/42/CE
• Fácil integración con unidades FRL Serie MX
• Diferentes soluciones hasta el Nivel de Rendimiento E
• Válvula de arranque progresivo integrada
• No requiere placa de interfaz para las conexiones
• Bibliotecas Sistema

Conexiones
G1/2

Características / especificaciones técnicas

• Construcción: Modular, compacta, tipo carrete
• Conexiones: G1/2
• Montaje: En línea, montaje mural (mediante abrazaderas)
• Temperatura de servicio [°C]: -5 ÷ +60 °C
• Presión de servicio: Con servopiloto interno: 3,5 bar ÷ 10 bar
  Con servopiloto externo: 0,5 bar ÷ 10 bar (piloto 3,5 bar ÷ 10 bar, mayor o igual que la P de servicio)
• Caudal: Versión simple: 1→2 = 4100 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (caudal libre); Versión doble: 1→2 = 3300 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (caudal libre)
• Medio: Aire filtrado clase [7:4:4] según ISO 8573-1. En caso de utilizar aire lubricado, aceite recomendado ISOVG32 y nunca interrumpir la lubricación
• Características de la bobina:
  Conexión: DIN EN 175 301-803-B
  Salida de tensión: 24V DC (±10%) 3,1W (ED 100%)
• Características del sensor:
  Conexión: Con cables, M8
  Salida de tensión: 10-28V DC
  Funcionamiento: Magnetorresistivo
  Contacto: N.O. PNP, señal ON con electroválvula en posición NC
  Corriente máx.: versión EX: 200 mA 0,65 W; versión UL: 100 mA 3 W; versión CE: 200 mA 5,5 W
• Conformidad con la norma EN ISO 13849-1:
  Nivel de rendimiento alcanzable (PL): Versión simple: categoría 2, PLd; Versión doble: categoría 4, PLe
  B10d: 2.000.000 ciclos
