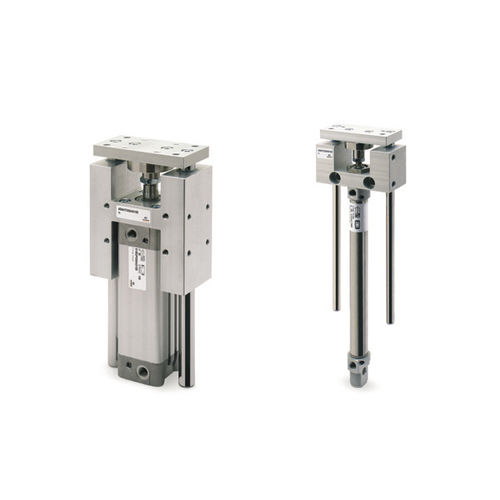

Unidad de guiado lineal para cilindro 45 series

de patíncon rielde aluminio

» A utilizar con VDMA/ cilindros ISO » Disponible con casquillo de bronce o con rodamiento de bolas Las guías Serie 45 se pueden utilizar con todos los cilindros de normas DIN/ISO 6432 de ø12 ÷ ø25 y de normas DIN/ISO 6431 de ø32 ÷ ø100. Estas guías han sido realizadas para impedir la rotación del vástago. Las guías pueden soportar cargas radiales puntuales. Las guías Serie 45 están disponibles en tres distintos modelos en función de las cargas aplicables. Las guías tipo y HT con soporte de deslizamiento son autolubricantes, mientras que las guías HB son con casquillo de bolas. Se recomienda consultar los diagramas para definir las cargas aplicables en función de la carrera elegida. Cuanto más cortas son las carreras, más altas pueden ser las cargas aplicadas.
